Агрегат ЦА-320

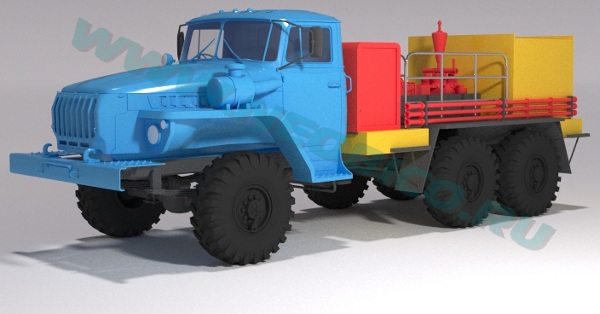

Агрегат насосный ЦА-320
Насос 9Т (НЦ-320) входит в состав цементировоцного агрегата ЦА-320.
На цементировочном агрегате ЦА-320 установлен модернизированный насос высокого давления 9Т(аналог насос НЦ-320). Конструкция разработана на базе насоса 9Т с применением модифицированной глобоидной пары (обладает повышенной нагрузочной способностью, долговечностью, надёжностью).Высокая точность изготовления деталей и узлов обеспечивает их полную взаимозаменяемость, что позволяет производить качественный ремонт и сервисное обслуживание насосов. Цельноштампованные тарели клапанов надёжны и долговечны. Гидравлическая коробка позволяет значительно расширить технологические возможности насоса (бустерный вариант), проходит гидростатические испытания при давлении 60 МПа, что позволяет использовать насос на давление 40 МПа. Конструктивные особенности системы смазки обеспечивают насосу долговечную и бесперебойную работу, предусмотрена возможность подключения дополнительного масляного насоса, что позволит увеличить время работы насоса на предельных режимах.
НЦ-320 (аналог насоса 9Т) - насос горизонтальный, двухпоршневой двустороннего действия со встроенным червячным редуктором повышенной нагрузочной способности.
Насос цементировочный 9Т или насос НЦ-320 предназначен для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта. Цементировочный агрегат ЦА-320 (маркировка 320 взята от насоса бурового НЦ-320 (он же насос 9Т) - это механизм на базе грузового автомобиля КамАЗ, МАЗ, Урал, КрАЗ, ЯМЗ, со встроенным режимом замешивания цементного раствора и его транспортировки под давлением по трубе или шлангу (рукаву) до скважины Насосом Буровым. Возможны стационарные варианты ЦА-320 на раме-санях - при регулярности капитальных и оперативных ремонтов скважины. Обычно водитель и моторист агрегата совмещаются в одном лице. К основным задачам ЦА-320 относят перекачку накопившихся взвесей (воды) в верхних пластах скважин по добычи нефти и газа; либо закачку бетона и раствора для герметизации; КРС, бурение, промывочно-продавочных работах. Основное условие - неагрессивность нагнетаемых сред. Перекачивать рабочие жидкости можно двумя способами: по трубам, и рукавами высокого давления (РВД) - инструменты присоединяются к буровому насосу 9Т агрегата цементировочного с помощью: БРС быстроразъемное соединение диаметром 50 или 200 мм. Направление трубы высокого давления регулируется коленом шарнирным (3КШ, ЭП, КШИ). Перекачка по РВД применяется при удаленности места скважины от цементировочного агрегата ЦА-320; но имеются минусы: ввиду опасности поломки волокон шланга приходится замедлять процесс цементирования и раствор становится некачественным, сыпучим.

Основные технические характеристики насоса цементировочного НЦ-320 (аналог насоса 9Т):

Полезная мощность, кВт

108

Передаточное число червячной пары

22

Габаритные размеры, мм

2385х750х2265

Масса, не более, кг

2760
