ДЗУ-400

Дроссельно-запорное устройство ДЗУ-400

Каталог запасных частей к дроссельно-запорному устройству НЕОДЗУ-400.

Дроссельно-запорное устройство (ДЗУ-400, ДЗУ-320)  предназначено для запуска буровых насосов в условиях отсутствия рабочей нагрузки на их приводные двигатели и плавного восстановления циркуляции жидкости в скважине. ДЗУ-400 (320) предназначено для эксплуатации в условиях умеренно-холодном II-4 и умеренном II-5 климатических районах по ГОСТ16350-80.

Управление - дистанционное пневматическое.

Верхний отвод предназначен для соединения с манифольдом. К нижнему отводу присоединяется сливная труба.

Соединение с манфильдом линзовое или сварное.

ООО ПК НЕОБИКО является производителем  ДЗУ-400 со следующими характеристиками:

Рабочее давление, Мпа 40 40 40
Суммарная производительность насосов, л/сек 50 50 50
Давление в пневмосистеме, МПа 0,8 0,8 0,8
Глинистый раствор удельного веса, г/см3 2,4 2,4 2,4
Габаритные размеры, мм:
Диаметр, D 350 350 298
Длина, L 530 520 520
Ширина, H 490 445 495
Масса (с присоединительными деталями), кг 84 102 76

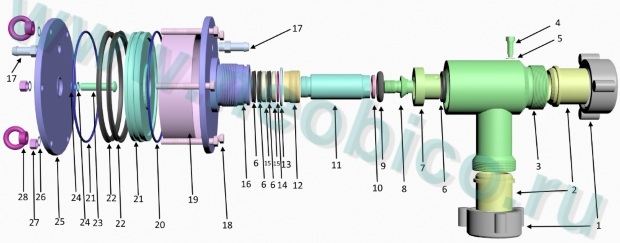

Схематическое изображение ДЗУ-400

Схема дроссельно-запорного устройства ДЗУ-400

Обозначение и наименование сборочных единиц и деталей:


№ п/пНаименованиеОбозначениеКол-во в
 ДЗУ-400
Масса, кгСхематический
 чертеж
Визуальное

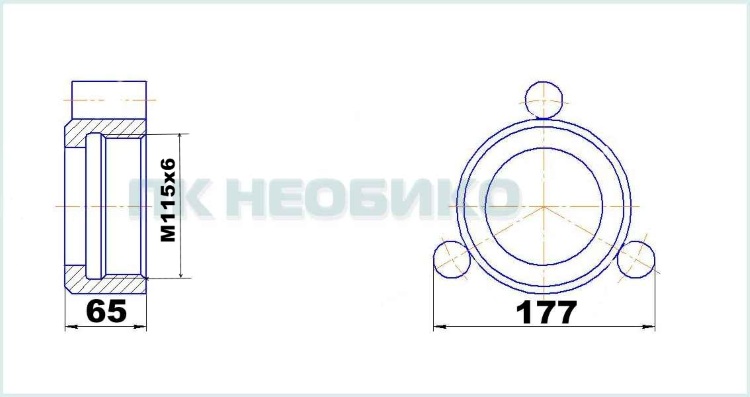

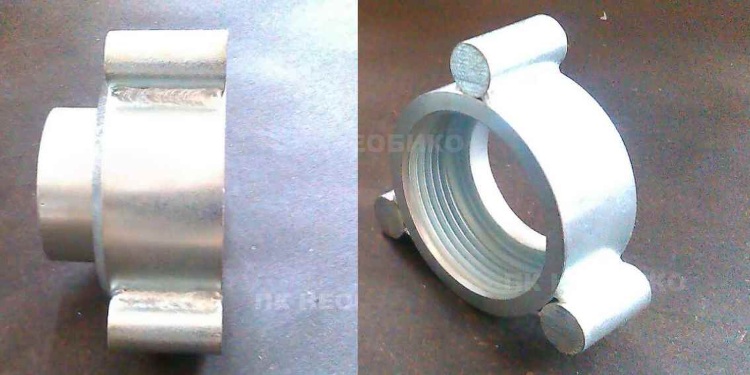

1Гайка накидная ДЗУ400.01.000  2 шт  3,00Гайка накидная ДЗУ400.01.000 схематический чертежГайка накидная ДЗУ400.01.000

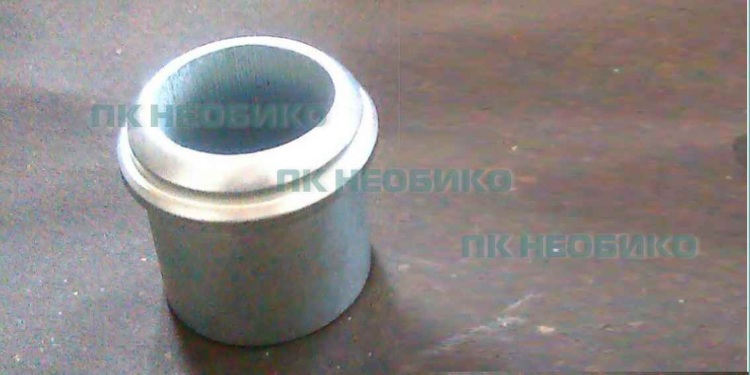

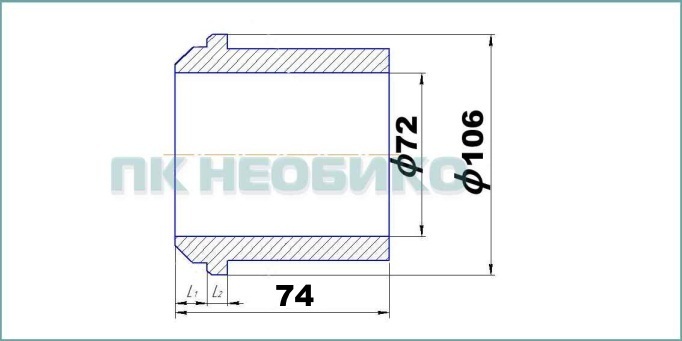

2Конус ДЗУ400.00.004  1 шт  2,2Конус ДЗУ400.00.004 схематический чертежКонус ДЗУ400.00.004

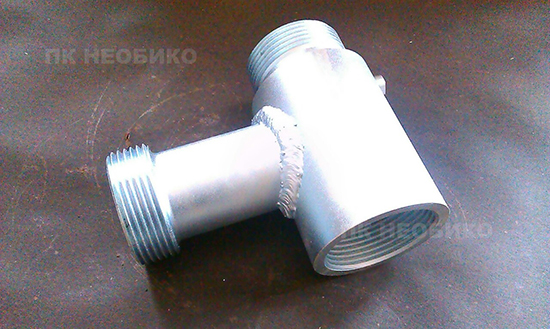

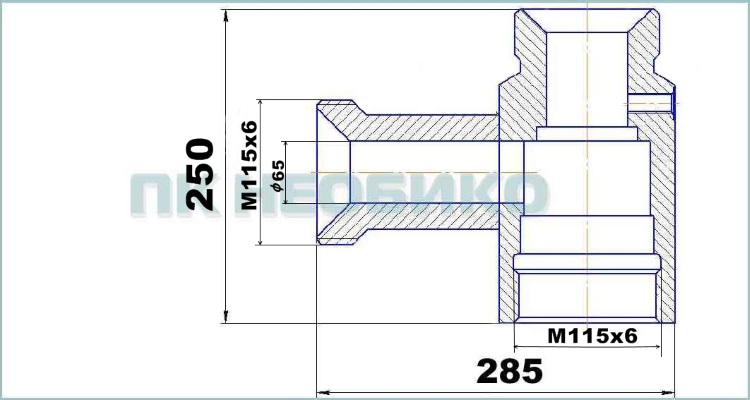

Корпус тройника ДЗУ400.03.000  1 шт 14,96Корпус тройника ДЗУ400.03.000 Корпус тройника ДЗУ400.03.000

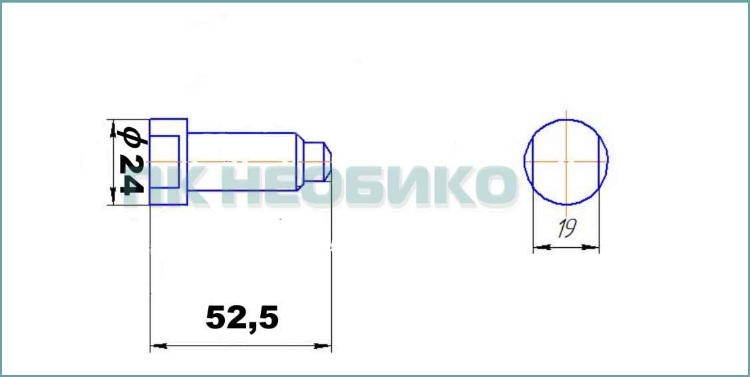

4ВинтДЗУ400.00.006  1 шт  0,1Винт ДЗУ400.00.006 схематический чертежВинт ДЗУ400.00.006

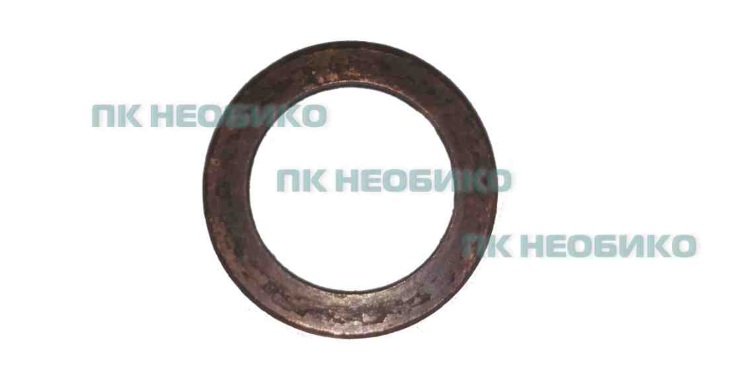

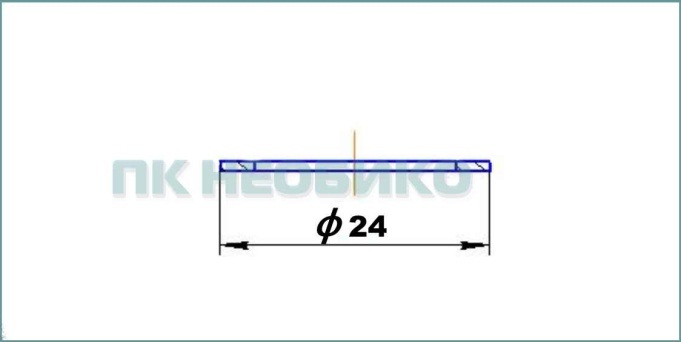

5КольцоДЗУ250.00.002  1 шт  0,001Кольцо ДЗУ250.00.002 производитель ООО ПК НЕОБИКОКольцо ДЗУ250.00.002

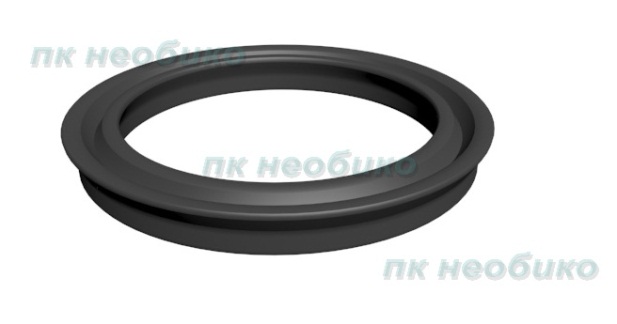

6Уплотнение штока
 ДЗУ-400
  4 шт  0,19Уплотнение штока ДЗУ-400

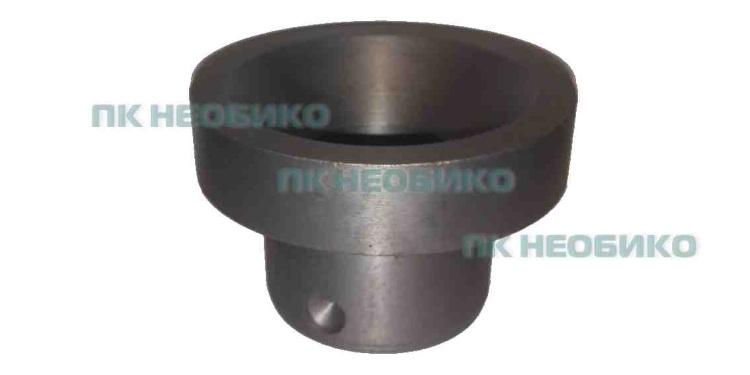

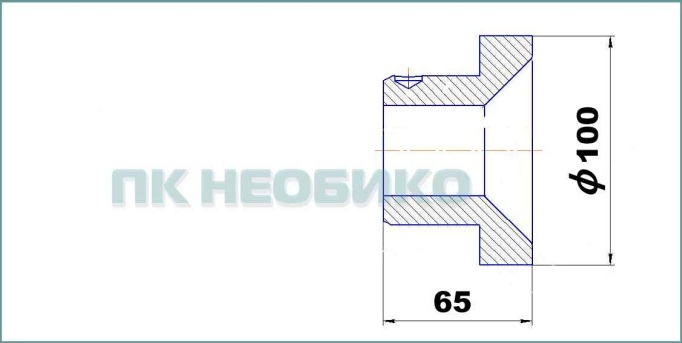

7Седло ДЗУ400.00.00.005  1 шт  1,1Седло ДЗУ400.00.00.005 производитель ООО ПК НЕОБИКОСедло ДЗУ400.00.00.005 производитель ООО ПК НЕОБИКО

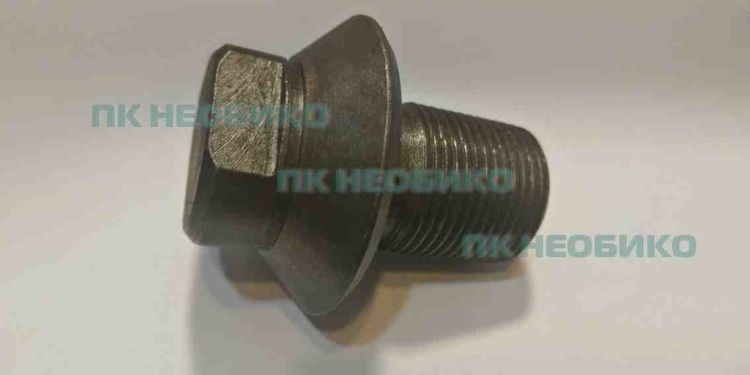

Клапан ДЗУ400.00.00.014  1 шт  0,71Клапан ДЗУ400.00.00.014 производитель ООО ПК НЕОБИКОКлапан ДЗУ400.00.00.014 производитель ООО ПК НЕОБИКО

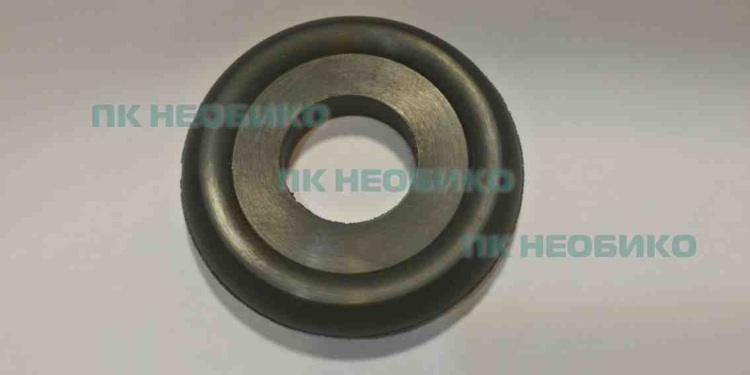

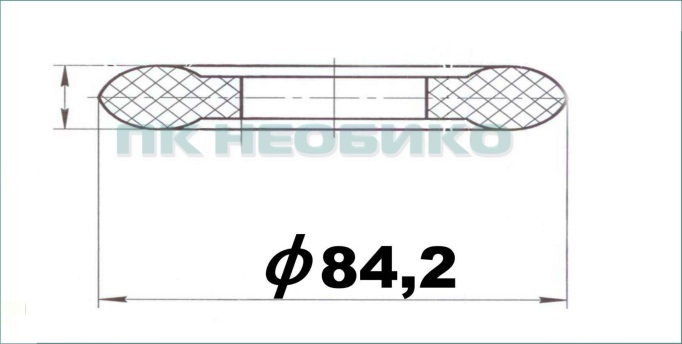

9Манжета клапанаДЗУ400.00.00.009  1 штМанжета клапана ДЗУ400.00.00.009 производство ООО ПК НЕОБИКОМанжета клапана ДЗУ400.00.00.009 производство ООО ПК НЕОБИКО

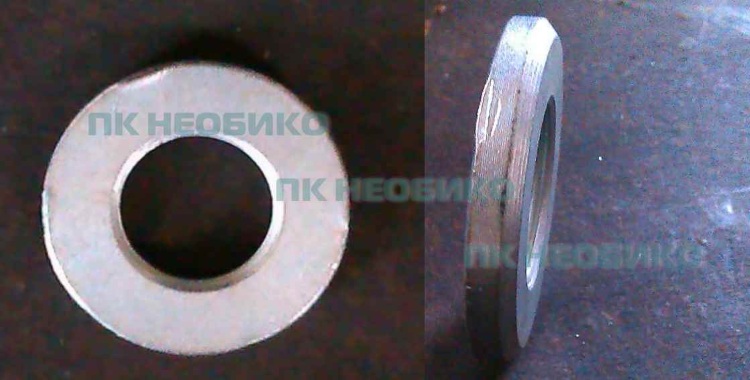

10Гайка ДЗУ400.00.003  1 шт  0,1Гайка ДЗУ400.00.003 производитель ООО ПК НЕОБИКОГайка ДЗУ400.00.003 производитель ООО ПК НЕОБИКО

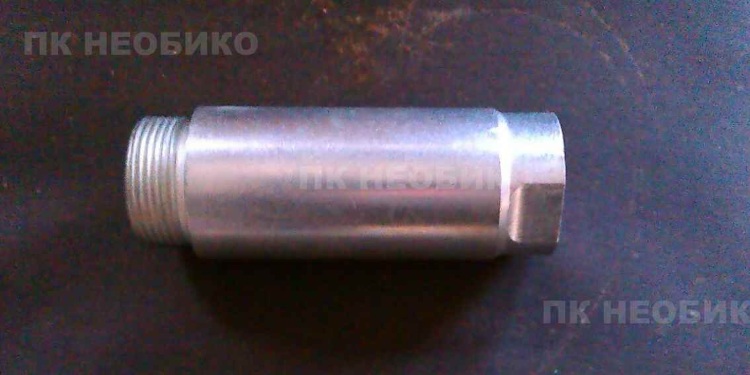

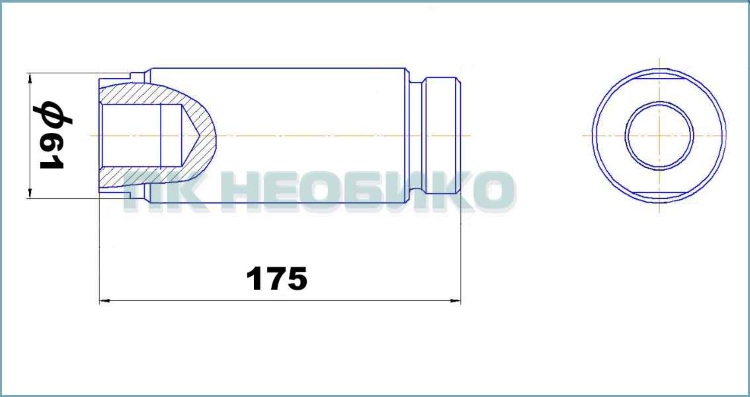

11Шток ДЗУ400.00.007  1 шт  3,7Шток ДЗУ400.00.007 производитель ООО ПК НЕОБИКОШток ДЗУ400.00.007 производитель ООО ПК НЕОБИКО

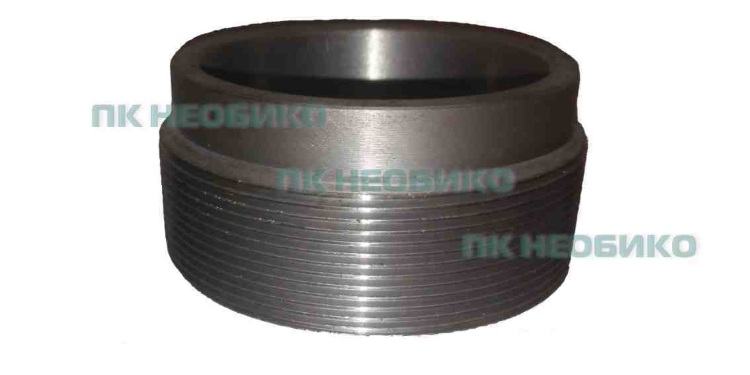

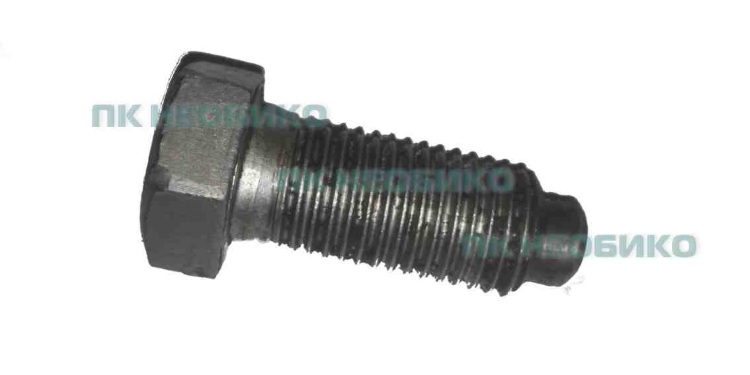

12Винт ДЗУ400.00.002  1 шт  0,7Винт ДЗУ400.00.002 производитель ООО ПК НЕОБИКОВинт ДЗУ400.00.002 производитель ООО ПК НЕОБИКО

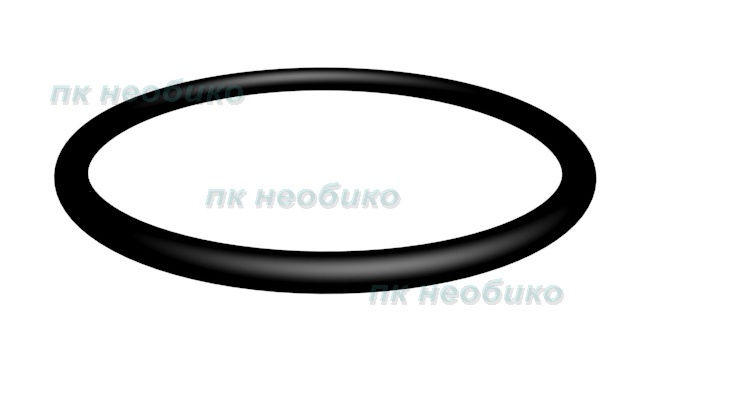

13Уплотнение корпуса
ДЗУ- 400
  1 шт  0,008Уплотнение корпуса ДЗУ-400 производитель ООО ПК НЕОБИКО

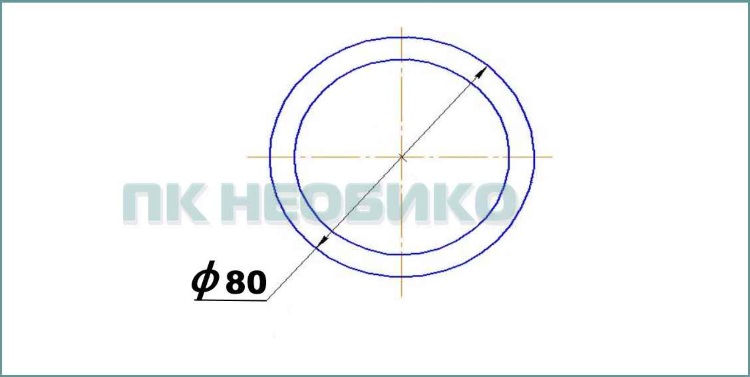

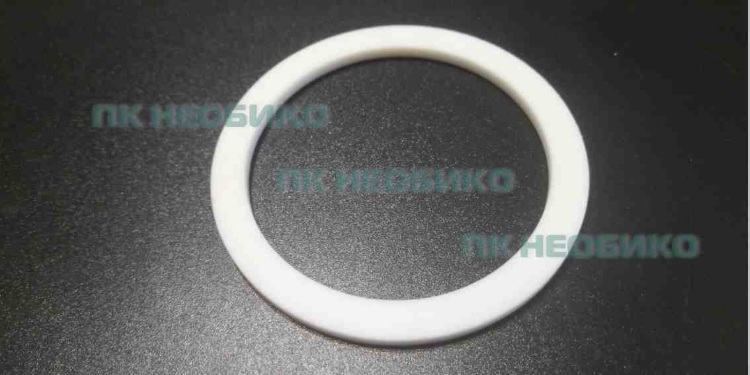

14Кольцо ДЗУ400.00.009  1 шт  0,01Кольцо ДЗУ400.00.009 производитель ООО ПК НЕОБИКОКольцо ДЗУ400.00.009 производитель ООО ПК НЕОБИКО
15Кольцо ДЗУ400.00.012  2 шт  0,04Кольцо ДЗУ400.00.012 производитель ООО ПК НЕОБИКОКольцо ДЗУ400.00.012 производитель ООО ПК НЕОБИКО

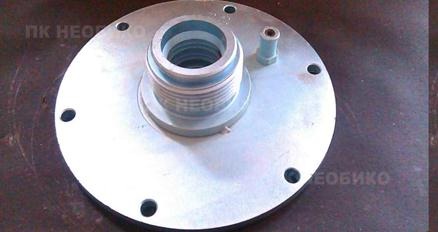

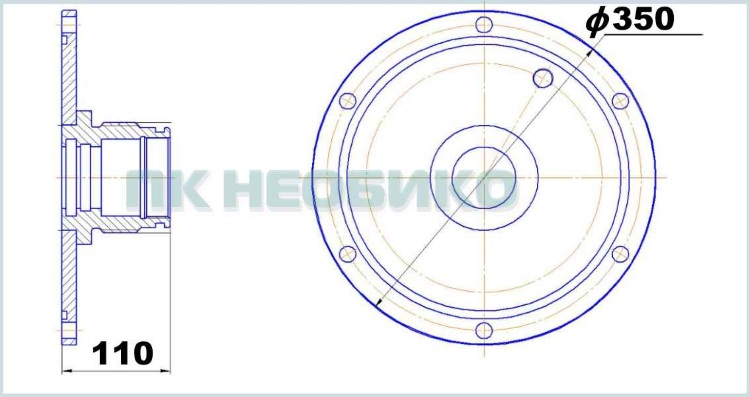

16Крышка ДЗУ400.05.000  1 шт  14,8Крышка ДЗУ400.05.000 производитель ООО ПК НЕОБИКОКрышка ДЗУ400.05.000

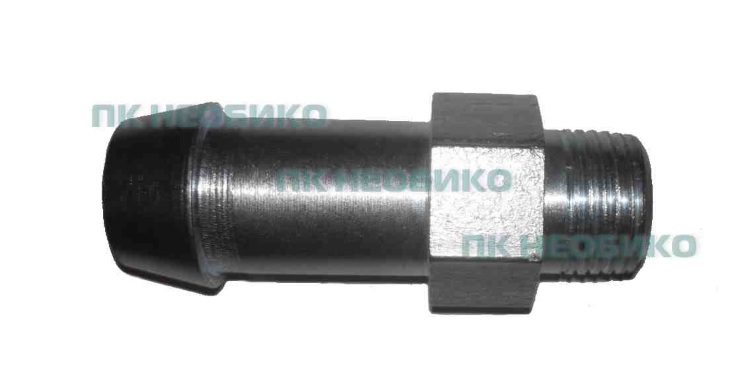

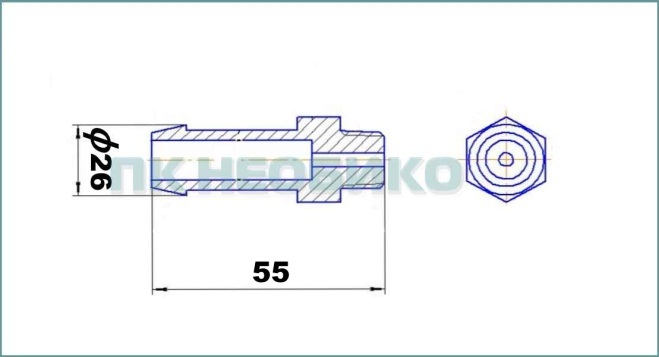

17Штуцер ДЗУ400.00.008  2 шт  0,2Штуцер ДЗУ400.00.008 производитель ООО ПК НЕОБИКОШтуцер ДЗУ400.00.008 производитель ООО ПК НЕОБИКО

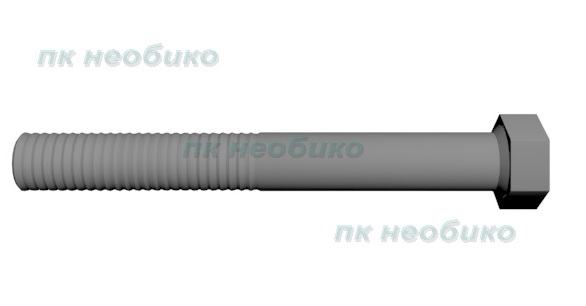

18Болт корпуса
ДЗУ-400
  6 шт  0,24
Болт корпуса ДЗУ-400 производитель ООО ПК НЕОБИКО

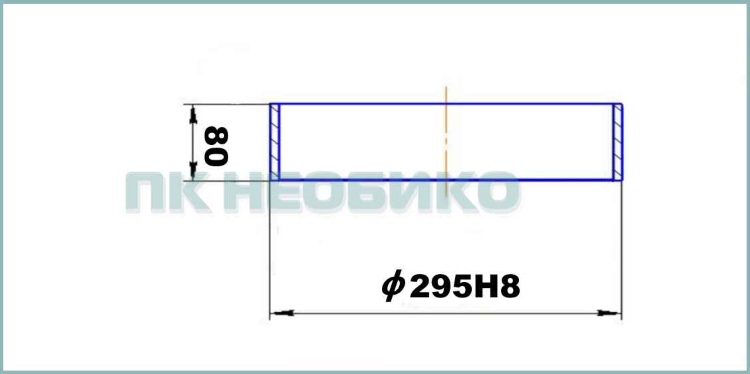

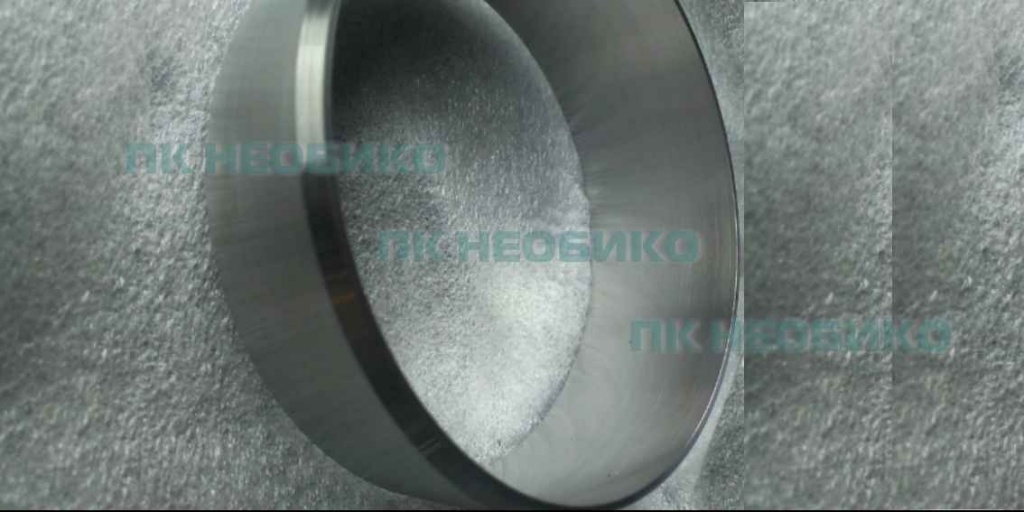

19Кольцо ДЗУ400.00.001  1 шт  4,3Кольцо ДЗУ400.00.001 производитель ООО ПК НЕОБИКОКольцо ДЗУ400.00.001 производитель ООО ПК НЕОБИКО
20Уплотнение крышки
цилиндра ДЗУ-400
  2 шт  0,023Уплотнение крышки цилиндра ДЗУ-400 производитель ООО ПК НЕОБИКО

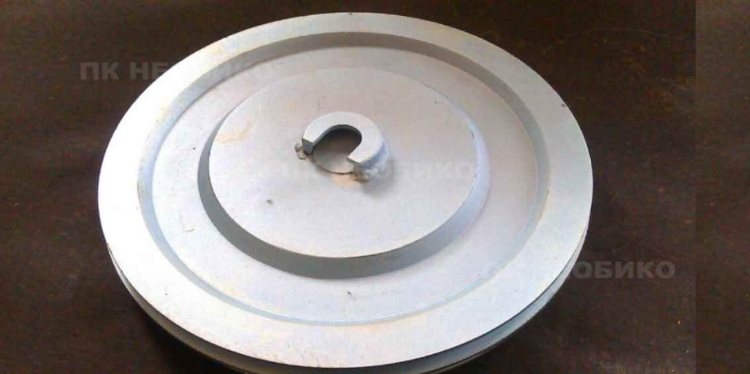

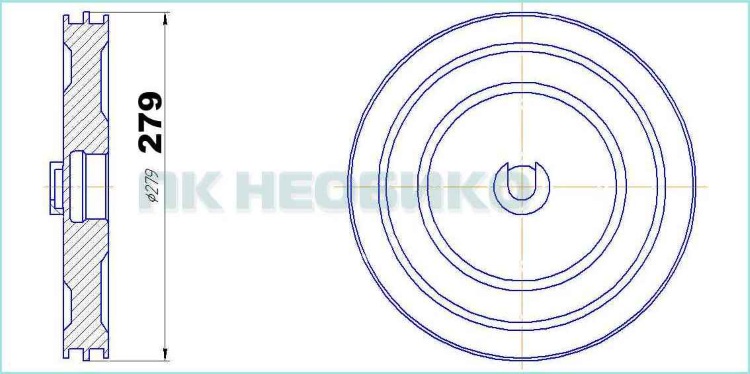

21Поршень ДЗУ400.02.000  1 шт  14,4Поршень ДЗУ400.02.000 производитель ООО ПК НЕОБИКОПоршень ДЗУ400.02.000 производитель ООО ПК НЕОБИКО

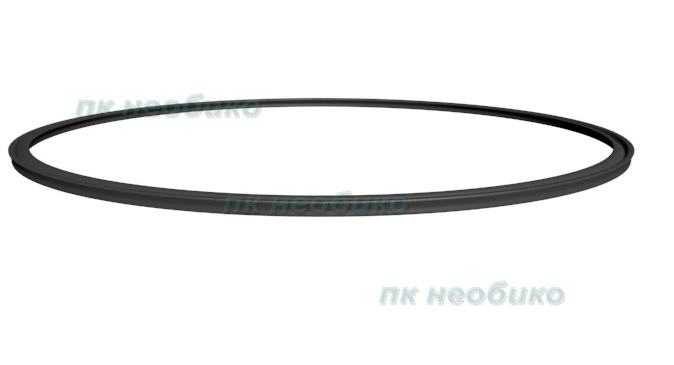

22Манжета поршня
 ДЗУ-400
  2 шт  0,102Манжета поршня ДЗУ-400 производитель ООО ПК НЕОБИКО

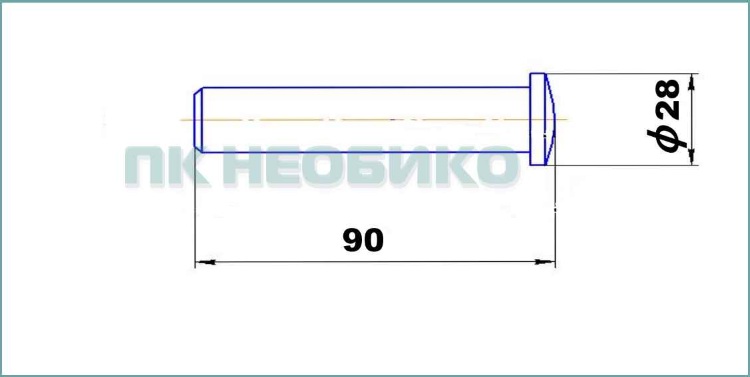

23Ось ДЗУ400.00.005  1 шт  0,2Ось ДЗУ400.00.005 производитель ООО ПК НЕОБИКООсь ДЗУ400.00.005 производитель ООО ПК НЕОБИКО

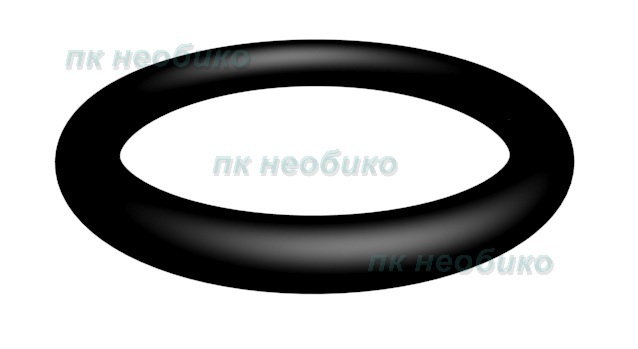

24Уплотнение оси
крышки ДЗУ-400
  2 шт  0,001Уплотнение оси крышки ДЗУ-400 производитель ООО ПК НЕОБИКО

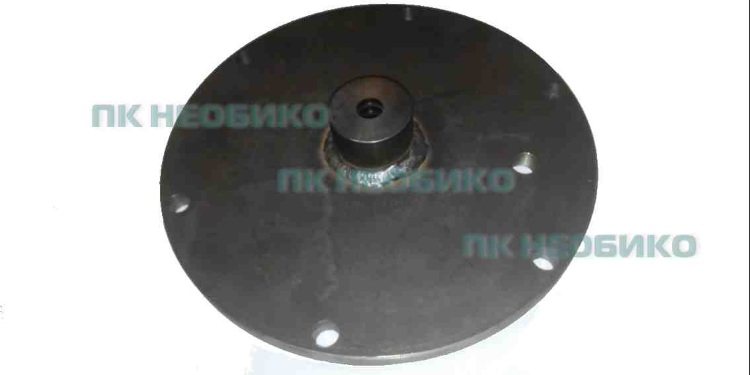

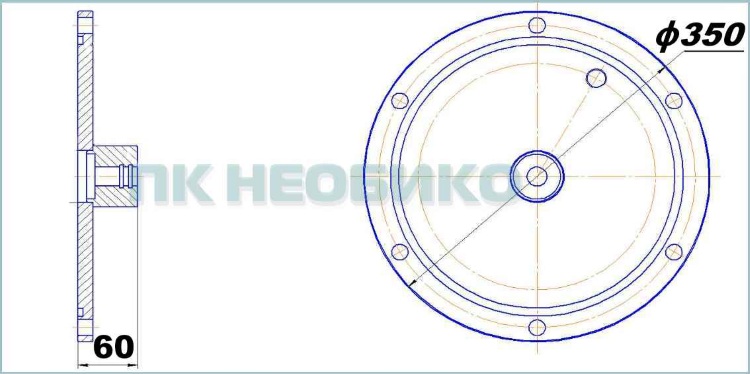

25Крышка ДЗУ400.04.000  1 шт  12,2Крышка ДЗУ400.04.000 производитель ООО ПК НЕОБИКОКрышка ДЗУ400.04.000 производитель ООО ПК НЕОБИКО

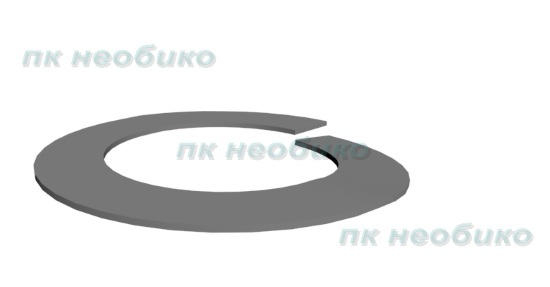

26Шайба корпуса
ДЗУ-400
  6 шт  0,006Шайба корпуса ДЗУ-400 производитель ООО ПК НЕОБИКО

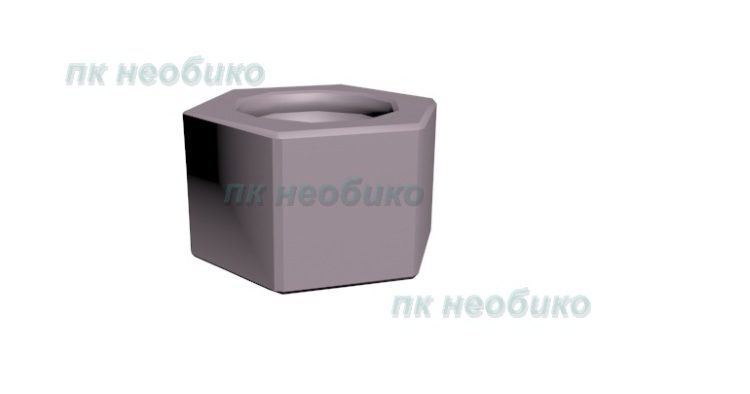

27Гайка корпуса
ДЗУ-400
  4 шт  0,038гайка корпуса ДЗУ-400

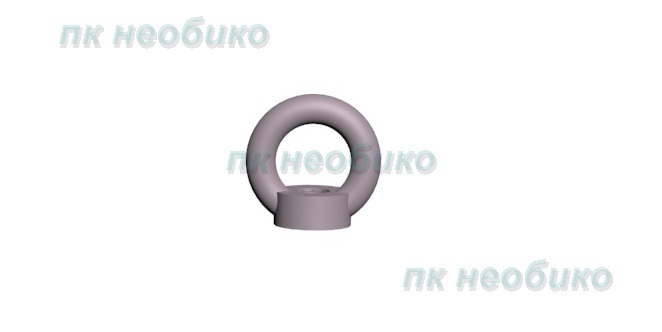

28Кольцо транспортировочное
ДЗУ- 400
  2 шт  0,210Кольцо транспортировочное ДЗУ-400

ООО ПК "НЕОБИКО" имеет собственное производство ДЗУ, неснижаемый запас на складе. Оптовикам предлагаем выгодную цену, скидки.

Наше предприятие имеет в наличии или изготовит под заказ ЗИП ДЗУ-400:

Пневмоцилиндр (поршень ДЗУ 250 (ДЗУ250.00.003), ДЗУ 400 (ДЗУ400.02.001)+ 2 крышки) ДЗУ 250 (ДЗУ250.01.000), ДЗУ 400 (ДЗУ400.04.000)
Гайка (накидная) ДЗУ 250, ДЗУ 400 (ДЗУ400.01.001)
Тройник ДЗУ 250 (ДЗУ.012), ДЗУ400 (ДЗУ400.03.000)
Поршень ДЗУ 250 (ДЗУ250.00.003), ДЗУ 400 (ДЗУ400.02.001)
Шток ДЗУ 250, ДЗУ 400 (ДЗУ400.00.007)
Крышка ДЗУ 250 (ДЗУ250.01.000), ДЗУ 400 (ДЗУ400.04.000)
Кольцо ДЗУ 400 (ДЗУ400.00.001), ДЗУ250 (ДЗУ400.00.001-01)
Конус ДЗУ 400, ДЗУ250 (ДЗУ400.00.004)
Запорный клапан (клапанная пара) (тарелка с пробкой ДЗУ 250 (ДЗУ.015) + седло ДЗУ 250 (ДЗУ.016)/ клапан ДЗУ 400 (ДЗУ400.00.00.014) + ДЗУ 400 (ДЗУ400.00.00.005))
Штуцер
Ниппель
Манжеты (РТИ)

Также мы имеем складской запас ЗИП к ДЗУ-400 .

Если Вы хотите получить выгодное предложение цены ДЗУ-400 и ЗИПа напишите или позвоните нам и Вы обязательно станете нашим постоянным клиентом. Цена на ДЗУ-400 будет зависеть от объема поставки, условий оплаты, наличия на складе предприятия.
