Колено шарнирное (ЗКШ, КШ, КШУ, ЭП 9905, ЭП 9906)

Колено шарнирное

ООО ПК «НЕОБИКО» изготовит колено шарнирное ЗКШ, колено шарнирное КШ, колено шарнирное КШУ, колено шарнирное ЭП 9905, колено шарнирное сдвоенное ЭП 9906, а также комплектующие к ним.

Колено шарнирное ЗКШ  используется для перекачки жидкостей при обслуживании скважин и нефтепроводов и применяется для соединения насоса высокого давления и устьевой арматуры со вспомогательными трубопроводами, насосного цементировочного агрегата ЦА-320 (АНЦ-320), используемого при цементировании скважин, в процессе бурения, освоения и капитального ремонта и проведении промывочно – продавочных работ в нефтяных и газовых скважинах.

Колено шарнирное 3КШ (КШ,КШУ) состоит из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода. Угловые элементы колена шарнирного ЗКШ (КШ КШУ) поворачиваются относительно друг друга на 360°. Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе. Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью шариков 8.100 ГОСТ 3722-81, которые движутся по беговым дорожкам, выполненным в деталях колена. Герметичность соединений колена шарнирного ЗКШ (КШ КШУ) обеспечивается резиновыми уплотнителями.

Каждый угловой элемент шарнирного колена рассчитан на давление при испытаниях 65 мПа, давление рабочее 40 мПа (70 мПа для усиленного колена шарнирного), масса шарнирного колена - 23 кг, длина 95 мм, диаметр 150 мм, температура эксплуатации до 200 градусов и до -60.

Шарнирное колено типа 3КШ (КШ, КШУ) изготавливается из литья и обеспечивает давление до 40 мПа. Для присоединения колена шарнирного 3КШ к трубам служат накидные гайки, со специальной трапецеидальной резьбой.

Возможен заказ усиленного колена шарнирного ЗКШ (КШ, КШУ) с рабочим давлением до 70 мПа.

Тел. (3412)450177, e-mail: neobico@yandex.ru, office@neobico.ru

Конструкция колена шарнирного ЗКШ (КШ, КШУ) имеет минимальное количество деталей, проста, долговечна и ремонтопригодна.

Типоразмеры колен шарнирных:

- Колено шарнирное 3КШ (50х40) ЗКШ.00.000

- Колено шарнирное устьевое 3КШ (50х40) ЗКШ.00.000-01

- Колено шарнирное усиленное КШУ (50х70) 3КШ.УУ.000

- Колено шарнирное устьевое усиленное КШУ (50х70)

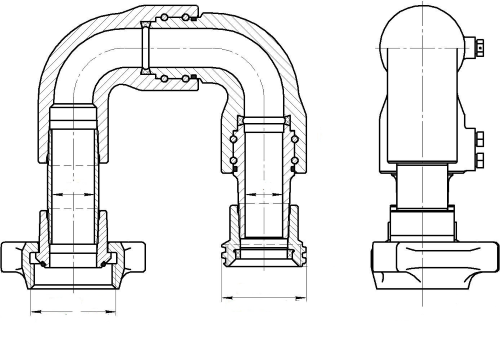

Схематический чертеж Колено шарнирное ЗКШ

Соединение шарнирное колено ЗКШ схема

Колено шарнирное 3КШ.00.000, ЗКШ.00.000-01 (сборочные детали):

Обозначение

Наименование

Количество

3КШ.00.001

Угольник

1

3КШ.00.002

Угольник

1

3КШ.00.003

Втулка

1

3КШ.00.005

Патрубок

1

3КШ.00.008

Уплотнение

1

2КШ.00.005

Пробка

4

ЦА.320М.12.6

Конус уплотнения

1

2АУ.21.002

Гнездо конуса

1

3АУ.01.012

Уплотнение

1

2АУ.21.003

Гайка накидная

1

8.100 ГОСТ 3722-81

Шарик

112

Аналогами колена шарнирного ЗКШ являются:

-колено шарнирное устьевое, колено шарнирное усиленное, колено ЗКШ.00.000, колено шарнирное ЗКШ.00.000-01, колено шарнирное усиленное КШУ (50х70) 3КШ.УУ.000, КП-40.00.000, КШ-40.00.000, КШ-40.00.000-01, КШ-70.00.000, КШ-70.00.000-01А, КШ-110.00.000, КШ-110.00.000-01А, КШ-110.00.000-02А, колено шарнирное 2" с БРС, колено 3КШ.00.000СБ, 11093.21.00.000А-02, СИН111.000-01, МВ103.02, колено шарнирное 11093.21.00.000А-02, колено шарнирное СИН32.01.00.00.160, СИН 101 (105 Мпа), колено шарнирное СИН32.170, СИН32.160, СИН111.000, ПТС50п, ПТС50п-01, колено шарнирное 50Х40, колено КШ 50Х70, FMC, SPM, ANSON, шарнирное колено 3", ДУ50 Ру40, ДУ50 Ру70, колено 2", Dy50 Py70, Dy50 Py40, шарнир угловой 50х70, уголок с БРС, устьевое колено для ЦА-320, шарнир ЦА-320, колено шарнирное цементировочного агрегата ЦА-320, Колено шарнирное ОФСП ЗКШ.00.000 50х40, 3КШ 00.000-01, 3КШ 00.000, колено шарнирное ЦА-320, колено шарнирное (API) ,

Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000)

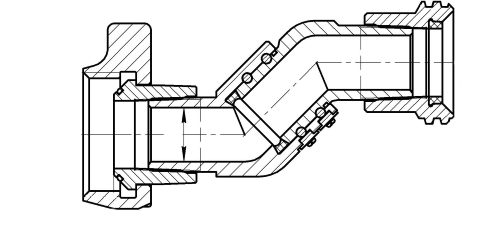

Схематический чертеж Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000)

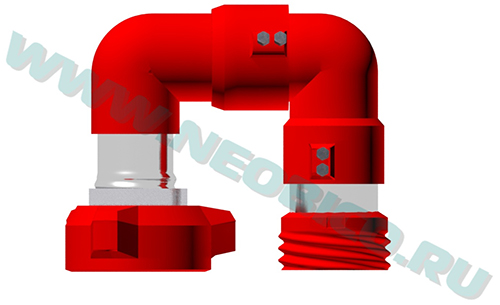

колено шарнирное ЭП 9905 50х70

Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000) предназначено для обвязки трубопроводами различных агрегатов между собой и устьем скважины с целью нагнетания жидких сред при цементировании, обработке призабойной зоны и других работах.

Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000) состоит из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода. Угловые элементы колена шарнирного ЭП поворачиваются относительно друг друга на 360°. Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе. Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью роликов 8х8.111ГОСТ22696-77. Герметичность соединений колена шарнирного ЭП обеспечена резиновыми уплотнителями.

Изготавливается из поковки и обеспечивает давление до 70 мПа.

Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000) (сборочные детали):


Наименование

Обозначение

Количество




Патрубок

ЭП9905.001-01

1

Патрубок

ЭП9905.002-01

1


Заглушка

ЭП9905.003

2


Прокладка

ЭП9905.004

2



Кольцо уплотнительное

АФНИ.754175.001

1


Гнездо конуса

2АУ.21.002

1


Гайка накидная

2АУ.21.003

1


Конус уплотнения

ЦА320М.12.6

1


Ролик 8х8.111ГОСТ22696-77

48


Кольцо

055-060-30-2-2

1


Кольцо

045-053-46-2-2

1

Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000)

Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000) предназначено для обвязки трубопроводами различных агрегатов между собой и устьем скважины с целью нагнетания жидких сред при цементировании, обработке призабойной зоны и других работах.

Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000) состоит из двух угловых элементов, соединенных шарнирно и элементов крепления колена в рабочую зону трубопровода. Угловые элементы колена шарнирного ЭП поворачиваются относительно друг друга на 360°. Соединение в сеть осуществляется с помощью специальной резьбы на резьбовом патрубке с одной стороны, с другой стороны - накидной гайкой на уплотнительном конусе. Соединение угловых элементов и вращение их относительно друг друга осуществляется с помощью роликов 8х8.111ГОСТ22696-77. Герметичность соединений колена шарнирного ЭП обеспечена резиновыми уплотнителями.

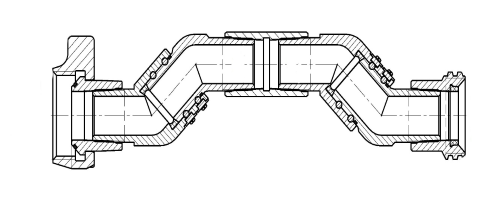

Схематический чертеж Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000)

Соединение шарнирное колено ЭП 9906 50х70 сдвоенное

Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000) (сборочные детали):


Наименование

Обозначение

Количество



Патрубок

ЭП9905.001-01

1

Патрубок

ЭП9905.002-01

1

Заглушка

ЭП9905.003

2

Прокладка

ЭП9905.004

2

Муфта

АФНИ.752282.003

1

Кольцо уплотнительное

АФНИ.754175.001

1

Гнездо конуса

2АУ.21.002

1

Гайка накидная

2АУ.21.003

1

Конус уплотнения

ЦА320М.12.6

1

Ролик 8х8.111ГОСТ22696-77

48

Кольцо

055-060-30-2-2

1

Кольцо

045-053-46-2-2

1

Готовая продукция ООО ПК «НЕОБИКО»

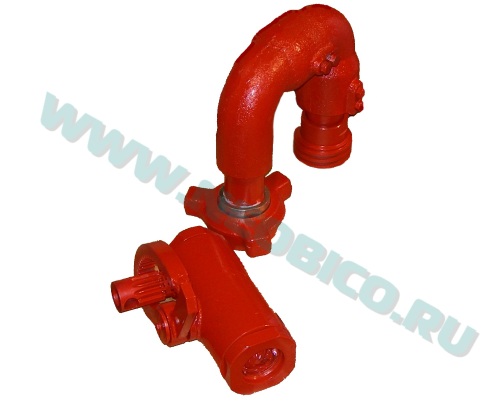

Соединение шарнирное колено готовая продукция ПК НЕОБИКО
