Запчасти к цементировочному насосу НЦ-320 (9Т) Агрегат АНЦ-320 (ЦА-320) | Чертеж | Альтернативное обозначение | Рисунок |
Втулка цилиндровая 9Т Ф90 | АФНИ.715441.001-01 |
|
|
Втулка цилиндровая 9Т Ф100 | АФНИ.715441.001-02 |
|
Втулка цилиндровая 9Т Ф115 | АФНИ.715441.001-03 |
|
Втулка цилиндровая 9Т Ф127 | АФНИ.715441.001-04 |
|
Поршень 9Т Ф90 | 9Т.02.210-03 | 9Т.2.6, АФНИ.306571.001; НПЦ.02.200; 9Т.2.33, НПЦ.02.250 АФНИ.306571.002; 9Т.2.7; НПЦ.02.300; АФНИ.306571.002-01; 9Т.2.34, НПЦ.02.350; АФНИ.306571.002-02; |
|
Поршень 9Т Ф100 | 9Т.02.210-02 |
|
Поршень 9Т Ф115 | 9Т.02.210-01 |
|
Поршень 9Т Ф127 | 9Т.02.210 |
|
ЧЕРВЯК ст. 40Х | АФНИ.722515.002-01 |
| |

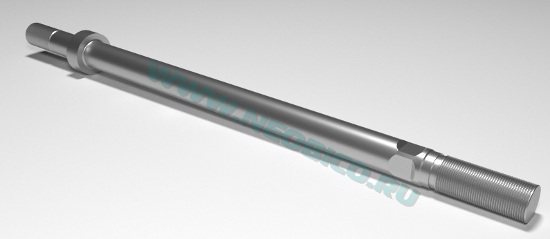

Шток поршня 9Т (L=880) с 2 гайками и контргайкой | 9Т.2.160 | 1НП.02.02.000; НПЦ.70.300 | |
Шток насоса 9Т | 9Т.2.5 | 9Т.2.5; АФНИ.715513.005; НПЦ.02.001 | |
Гайка штока М39х2 | 9Т.2.70 | 9Т.2.70; НПЦ.02.007; АФНИ.758412.009; |
|
Контргайка штока М42х2 | АФНИ.758412.006 | 5Т.10; НПЦ.01.004; ; |
Клапан 9Т д.111 в сборе | 9Т.02.810-01 |
|
|

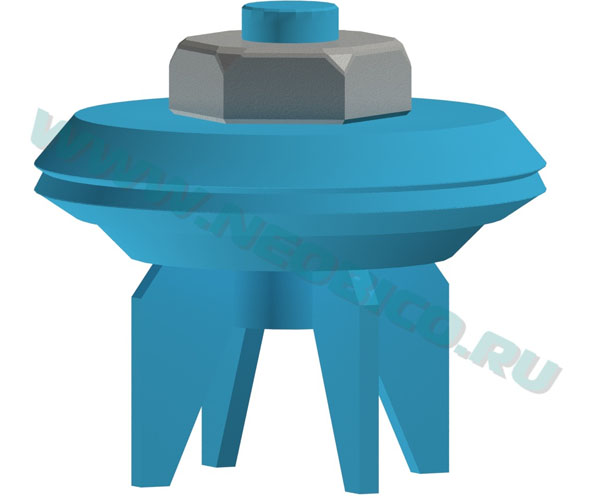

Клапан АФНИ д. 111 | 9Т.02.530-01 | 9Т.2.69, НПЦ.02.450 |

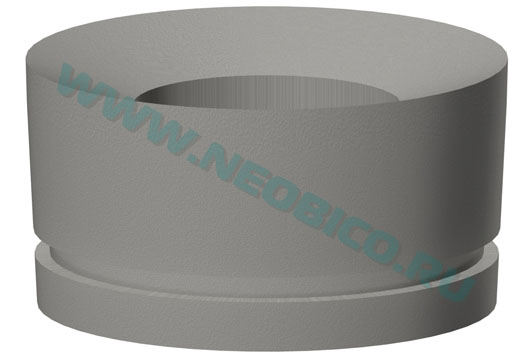

Седло клапана АФНИ д.111 | 9Т.02.107 | 1Т- 18А ; АФНИ.712173.001; НПЦ.01.016; 9Т.02.501; |
|

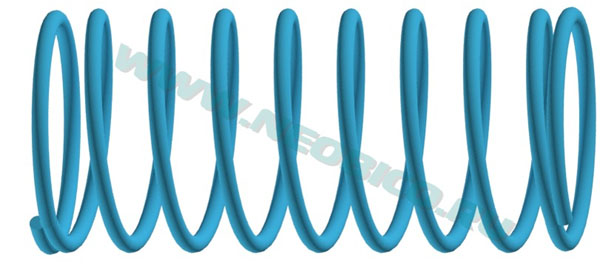

Пружина клапана ПР-52 | 9МГр.02.106 | НПЦ.02.019; 15Г.02.003; 9Т-2-37; ИН32.100.01.002; НБ-80.02.00.023; 3420-130007 |
|

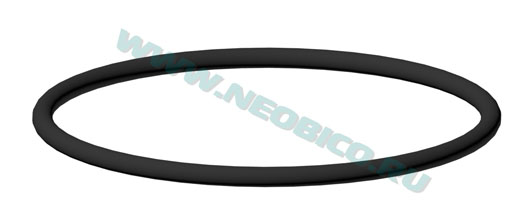

Кольцо уплотнительное для седла | 9Т.10.3 | АФНИ.754175.002; 099-105-36-2-3 |
|
Клапан 9Т д.105 в сборе | 9Т.02.810-05 |
|
|
Клапан АФНИ д.105 | 9Т.03.100-01 | 9Т.9; НПЦ.02.400; АФНИ.306577.001; |
Седло клапана АФНИ д.105 | 9Т.02.107-01 | 9Т-3-1А; НПЦ.02.015; АФНИ.712173.002; |
|
Пружина клапана ПР-52 | 9МГр.02.106 | НБ-80.02.00.023; 5Г.02.003;3420-30007 НПЦ.02.019; СИН32.100.01.002; 9Т-2-37; |
|
Кольцо уплотнительное АФНИ для седла | 9Т.10.3 | АФНИ.754175.002; 099-105-36-2-3 |
|
Комплект РТИ | 9Т.02.710 | НПЦ.70.500 |
|
Колено шарнирное 50X70 (70 мПа) | ЭП9905.000 |
|
|
Колено шарнирное сдвоенное 50X70 (70 мПа) | ЭП9906.000 |
|
|
Колено шарнирное 3КШ 50X40 (40 мПа) | ЗКШ.00.000 |
|
|
КОЛЕНО ШАРНИРНОЕ зкш УСТЬЕВОЕ 50X40 (40 мПа) | ЗКШ.00.000-01 |
|
КОЛЕНО ШАРНИРНОЕ УСИЛЕННОЕ 50X70 (70 мПа) | ЗКШ.УУ.000 |
|
КОЛЕНО ШАРНИРНОЕ УСИЛЕННОЕ УСТЬЕВОЕ 50X70 | ЗКШ.УУ.000-01 |
|
Разделитель | 4АН.3.53-01 | НПЦ.02.550 |
|
Уплотнение | 9Т.02.005 |
|
|

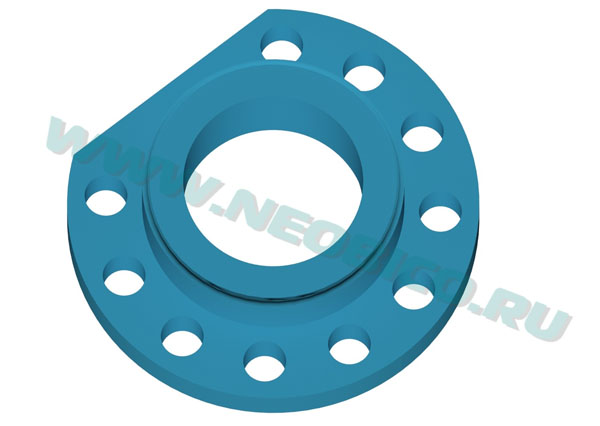

Лобовая крышка | 9Г.02.008 | НПЦ.02.037; АФНИ.711374.001; |
|
Приспособление для съема цилиндровых втулок Ф 115, 127 | АФНИ.296377.001 |
|
|
Гидросъёмник сёдел клапанов | АФНИ.296372.001 | УНБ.26.00.010 |
|

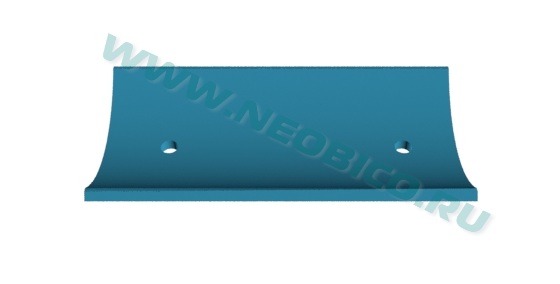

Накладка станины (нижняя) | АФНИ.753781.001 | АФНИ.753781.001 |
|

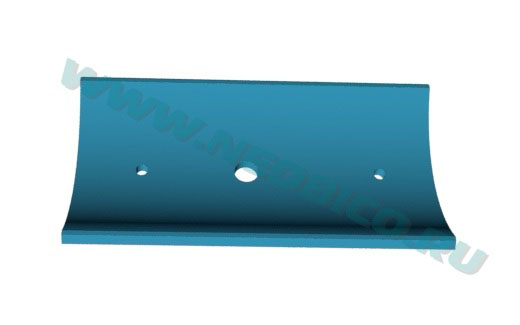

Накладка станины | АФНИ.753781.001-01 | АФНИ.753781.001-01 |
|
Крейцкопф 9Т | 9Г.01.200 | 9Г.01.200, 9Т.02.200; НПЦ.70.800; АФНИ.304516.001; |
|
Кран муфтовый 2КМ | 2КМ.000 | кран пробковый 2КМ |
|
Кран муфтовый 3КМ | 3КМ.000 | кран пробковый 3КМ |
Кран муфтовый 4КМ | 4КМ.000 | кран пробковый 4КМ |

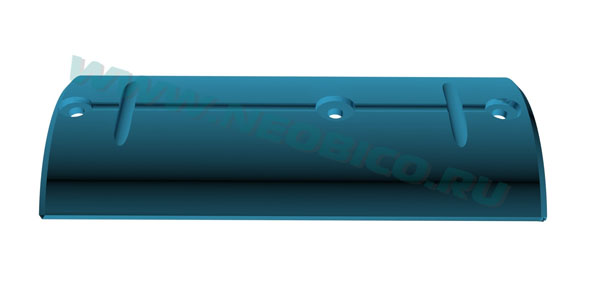

Накладка крейцкопфа 9Т | 9Г.01.202 | НПЦ.01.008; АФНИ.753781.002 |
|

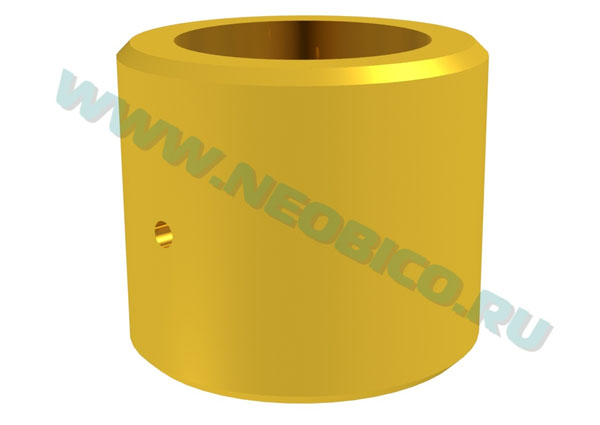

Втулка крейцкопфа | АФНИ.713191.004-01 | 9Т.1.20.2А; НПЦ.01.701 |
|

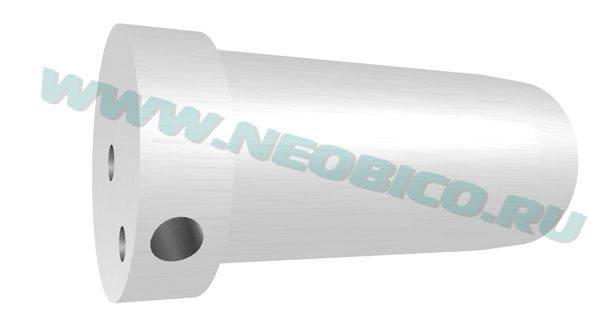

Палец крейцкопфа | 9Т.11.58П | 9Г.11.58; НПЦ.01.048; АФНИ.713312.001; |
|
КРАН ЗАПОРНЫЙ ШАРОВОЙ КШ ДУ-50 Ру-70 МПа (с сектором) | АФНИ.306121.005 | кран 50х70 |
|
КРАН ЗАПОРНЫЙ ШАРОВОЙ КШ ДУ-25 Ру-70 МПа | АФНИ.306121.011 | кран 25х70 |
|
Шайба замковая | АФНИ.758481.004 | 9Г.01.015; НПЦ.01.006; |
|
Пружина клапана ПР-52 | НБ-80.02.00.023 | 15Г.02.003; 3420-13000; НПЦ.02.019; 9МГр.02.106 |
|
Клапан предохранительный | 9Т.02.220 | 9Т.02.220; НПЦ.02.600; АФНИ.306577.002; |
|
Гвозди предохранительные на все давления | АФНИ.715113.005 | НПЦ.02.602 |
|
Коронка | АФНИ.304269.002 | 9Г.9.29; 9Г.02.00.201; НПЦ.02.038/039; |
|
Гайка крышки клапана | АФНИ.713542.002 | 9Г.9.103; НПЦ.02.031; |
|
Кольцо пружинное | АФНИ.753616.002 | 9Г.11.20; НПЦ.01.057 |
|
Приспособление для съема цилиндровых втулок механическое | 3420-8202П | 9Т.22.100 |
|
РАЗДЕЛИТЕЛЬ | 4АН.3-53 |
|
|
МЕМБРАНА РАЗДЕЛИТЕЛЯ | 4АН.3-53.3 |
|
|
Комплект РТИ насоса 9Т (без поршней) | 9Т РТИ |
|
|
МАНЖЕТА САЛЬНИКА | 9Т.01.037Р |
|
|
ФИЛЬТР СЕТЧАТЫЙ НАСОС 9Т | 9Т.01.320 |
|
|
ФИЛЬТР СЕТЧАТЫЙ НАСОС НЦ-320 | АФНИ.061146.001 |
|
|
КОМПЛЕКТ РТИ | АФНИ.067721.007 |
|
|
ПРИСПОСОБЛЕНИЕ ДЛЯ СЪЕМА | АФНИ.296377.001 |
|
|
ЦИЛИНДРОВЫХ ВТУЛОК Ф 90, 100 |
|
|
|
КЛЮЧ ТОРЦОВЫЙ S=75 | АФНИ.296441.002-01 |
|
|
КЛЮЧ ТОРЦОВЫЙ S=65 | АФНИ.296441.002 |
|
|
КРЫШКА КАРТЕРА СТАНИНЫ | АФНИ.301251.007 |
|
|
КРЫШКА КЛАПАНА | АФНИ.301265.007 |
|
|
ТРУБОПРОВОД | АФНИ.302288.001 |
|
|
ТРУБОПРОВОД | АФНИ.302316.001 |
|
|
ЛИНИЯ ВСАСЫВАНИЯ ДУ-100 | АФНИ.302417.001 |
|
|
ПАТРУБОК ВСАСЫВАЮЩИЙ ДУ-75 | АФНИ.302417.003 |
|
|
ТРУБА L=4065 в сборе с БРС | АФНИ.302441.005 |
|
|
ТРУБА L=2065 в сборе с БРС | АФНИ.302441.005-01 |
|
|
ТРУБА L=1140 в сборе с БРС | АФНИ.302441.005-02 |
|
|
Коллектор всасывающий (с 1-м фланцем) | АФНИ.302631.003-01 |
|
|
Коллектор всасывающий (с 2-мя фланцами) | АФНИ.302631.003-02 |
|
|
КОЛЛЕКТОР НАГНЕТАТЕЛЬНЫЙ | АФНИ.302637.015 |
|
|
Шланг всасывающий 3" (6 м) ДУ-75 | АФНИ.302645.008-01 |
|
|
Шланг всасывающий 3" (4 м) ДУ-75 | АФНИ.302645.008 |
|
|
ПАТРУБОК ДУ-75 | АФНИ.302661.046 |
|
|
Вал эксцентриковый с шатунами | АФНИ.303141.004 |
|
|
ПРИВОДНАЯ ЧАСТЬ | АФНИ.303665.001 |
|
|
КОРОНКА | АФНИ.304269.002 |
|
|
ШАТУН С БРОНЗОВОЙ ВТУЛКОЙ | АФНИ.304513.004 |
|
|
Вал эксцентриковый в сборе с венцом | АФНИ.304515.001 |
|
|
КРЕЙЦКОПФ В СБОРЕ | АФНИ.304516.001 |
|
|
КОЖУХ | АФНИ.305142.012 |
|
|
Заслонка шиберная (материал-бронза) | АФНИ.305365.006 |
|
|
УКАЗАТЕЛЬ МАСЛА | АФНИ.305441.006 |
|
|
КОМПЛЕКТ ЗИП, ИНСТРУМЕНТА | АФНИ.305658.001 |
|
|
И ПРИНАДЛЕЖНОСТЕЙ |
|
|
|
КОМПЛЕКТ ЗИП, ИНСТРУМЕНТА | АФНИ.305658.001-01 |
|
|
И ПРИНАДЛЕЖНОСТЕЙ | (Ф 100, 127) |
|
|
КОМПЛЕКТ ЧЕРВЯЧНОЙ ПАРЫ (насос 9Т, НЦ-320) | АФНИ.305659.001 |
|
|
Комплект червячной пары с шатунами | АФНИ.305659.003 |
|
|
КРАН СЛИВНОЙ | АФНИ.306121.001 |
|
|
ГИДРАВЛИЧЕСКАЯ ЧАСТЬ | АФНИ.306555.001-01 (Ф 115) |
|
|
БЛОК КЛАПАННЫХ КОРОБОК | АФНИ.306555.002 |
|
|
КОРОБКА КЛАПАННАЯ | АФНИ.306555.003 |
|
|
КОРОБКА КЛАПАННАЯ | АФНИ.306555.004 |
|
|
ПОРШЕНЬ Ф 90 | АФНИ.306571.001 |
|
|
ПОРШЕНЬ Ф 100 | АФНИ.306571.002 |
|
|
ПОРШЕНЬ Ф 115 | АФНИ.306571.002-01 |
|
|
ПОРШЕНЬ Ф 127 | АФНИ.306571.002-02 |
|
|
ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 115 | АФНИ.306571.003-01 |
|
|
ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 90 | АФНИ.306571.003-02 |
|
|
ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 100 | АФНИ.306571.003-03 |
|
|
ШТОК ПОРШНЯ С ПОРШНЕМ И ГАЙКАМИ Ф 127 | АФНИ.306571.003-04 |
|
|
КЛАПАН В СБОРЕ Ф 111 (без седла) | АФНИ.306577.001-01 |
|
|
КЛАПАН В СБОРЕ Ф 105 (без седла) | АФНИ.306577.001 |
|
|
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ | АФНИ.306577.002 |
|
|
КОЛЬЦО | АФНИ.711141.043 |
|
|
ПРОКЛАДКА | АФНИ.711142.009 |
|
|
ВТУЛКА | АФНИ.711341.017 |
|
|
ФЛАНЕЦ | АФНИ.711342.016 |
|
|
КРЫШКА | АФНИ.711352.019 |
|
|
КРЫШКА ЛОБОВАЯ | АФНИ.711374.001 |
|
|
ВТУЛКА | АФНИ.711441.001 |
|
|
КРЫШКА ТОРЦОВАЯ | АФНИ.711452.002 |
|
|
КОРПУС САЛЬНИКА (9Г.01.016-01) | АФНИ.711472.002 |
|
|
СЕДЛО КЛАПАНА Ф 111 | АФНИ.712173. 001 |
|
|
КРЫШКА ТОРЦОВАЯ | АФНИ.712322.001 |
|
|
КРЫШКА ТОРЦОВАЯ | АФНИ.712322.001-01 |
|
|
СЕДЛО КЛАПАНА (для втулок Ф 90) | АФНИ.712351.002 |
|
|
| (клапан Ф 105) |
|
|
ВТУЛКА ШЛИЦЕВАЯ | АФНИ.712392.001 |
|
|
ВТУЛКА ШАТУНА (материал-бронза) | АФНИ.713191.004 |
|
|
ПАЛЕЦ КРЕЙЦКОПФА | АФНИ.713312.001 |
|
|
ВТУЛКА НАЖИМНАЯ | АФНИ.713341.019 |
|
|
СТАКАН | АФНИ.713352.001 |
|
|
КОРПУС САЛЬНИКА | АФНИ.713352.002 |
|
|
БОЛТ КЛАПАНА | АФНИ.713514.002 |
|
|
ГАЙКА КРЫШКИ КЛАПАННОЙ | АФНИ.713542.002 |
|
|
ВОРОТОК 28 | АФНИ.715111.037 |
|
|
Гвоздь предохранительный 40 МПа | АФНИ.715113.005-01 |
|
|
Гвоздь предохранительный 32 МПа | АФНИ.715113.005-02 |
|
|
Гвоздь предохранительный 23 МПа | АФНИ.715113.005-03 |
|
|
Гвоздь предохранительный 18,5 МПа | АФНИ.715113.005-04 |
|
|
ПОЛУМУФТА | АФНИ.715393.006 |
|
|
Шток(Предохранительный клапан) | АФНИ.715412.001 |
|
|

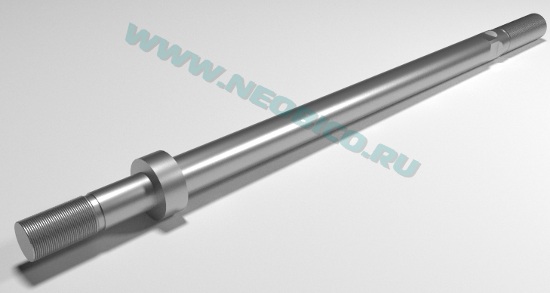

Шток поршня (хромирование, термообработка) | АФНИ.715513.005 |
|
|
Шток поршня 880 (круг 56) (цельный) | АФНИ.715513.005 -01 |
|
|
ШТУЦЕР 2" Ду-50 | АФНИ.715741.001 |
|
|
ВЕНЕЦ ЧЕРВЯЧНОГО КОЛЕСА | АФНИ.722542.001 |
|
|
СТАНИНА | АФНИ.732221.001 |
|
|
КРЫШКА СТАНИНЫ | АФНИ.732221.002 |
|
|
ПЛАНКА | АФНИ.741124.111 |
|
|
ПЛАНКА ЗАМКОВАЯ | АФНИ.741134.044 |
|
|
ПЛАНКА | АФНИ.741134.045 |
|
|
КРЫШКА ЛЮКА | АФНИ.741334.013 |
|
|
ФЛАНЕЦ НАЖИМНОЙ (ГИДРАВЛИКА) | АФНИ.741334.021 |
|
|
КРЫШКА БОКОВАЯ | АФНИ.741336.002 |
|
|
ШАТУН | АФНИ.743411.002 |
|
|
ХОМУТ (ГИДРОСЪЁМНИК СЁДЕЛ) | АФНИ.745464.001 |
|
|
КОЖУХ ЗАЩИТНЫЙ НА СТАНИНУ | АФНИ.745482.009 |
|
|
ПОЛУМУФТА | АФНИ.751393.006 |
|
|
ВАЛ ЭКСЦЕНТРИКОВЫЙ | АФНИ.751612.002 |
|
|
КОРПУС КРЕЙЦКОПФА | АФНИ.751662.001 |
|
|
РЫМ-БОЛТ М8 | АФНИ.751857.002 |
|
|
УГОЛЬНИК ВВЕРТНОЙ | АФНИ.752212.002 |
|
|
ТАРЕЛКА КЛАПАНА Ф 105 | АФНИ.752411.001-01 |
|
|
ТАРЕЛКА КЛАПАНА Ф 111 | АФНИ.752411.001-02 |
|
|
ПЕРЕХОДНИК ВВЕРТНОЙ | АФНИ.753136.003 |
|
|
Фланец нажимной (Приводная часть) | АФНИ.753163.002 |
|
|
ПРУЖИНА СТОПОРНАЯ | АФНИ.753615.004 |
|
|
КОЛЬЦО ПРУЖИННОЕ | АФНИ.753616.002 |
|
|
КОЛЬЦО СТОПОРНОЕ | АФНИ.753616.003 |
|
|
Амортизатор (Предохранительный клапан) | АФНИ.753691.003 |
|
|
Втулка (Предохранительный Клапан) | АФНИ.753691.004 |
|
|
НАКЛАДКА СТАНИНЫ ВЕРХНЯЯ | АФНИ.753781.001-01 |
|
|
НАКЛАДКА СТАНИНЫ НИЖНЯЯ | АФНИ.753781.001 |
|
|
НАКЛАДКА КРЕЙЦКОПФА | АФНИ.753781.002 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754142.015 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754142.017 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754142.018 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754152.016 |
|
|
УПЛОТНЕНИЕ ЦИЛИНДРОВОЙ ВТУЛКИ | АФНИ.754152.017 |
|
|
УПЛОТНЕНИЕ | АФНИ.754152.018 |
|
|
ПРОКЛАДКА (ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН) | АФНИ.754152.019 |
|
|
КОЛЬЦО (СЛИВНОЙ БОЛТ) | АФНИ.754152.021 |
|
|
ПРОКЛАДКА (ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН) | АФНИ.754152.023 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754152.027 |
|
|
ПРОКЛАДКА (СЛИВНОЙ КРАН) | АФНИ.754152.066 |
|
|
ПРОКЛАДКА (СТАКАН ЧЕРВЯКА) | АФНИ.754154.024 |
|
|
ПРОКЛАДКА (СТАКАН ЧЕРВЯКА) | АФНИ.754154.024-02 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.025 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.025-01 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.025-03 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.025-04 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.029 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.029-01 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754154.030 |
|
|
ПРОКЛАДКА НАСОСА НЦ-320 9Т | АФНИ.754162.009 |
|
|
МАНЖЕТА ШТОКА | АФНИ.754171.001 |
|
|
МАНЖЕТА ЛОБОВОЙ КРЫШКИ | АФНИ.754171.003 |
|
|
УПЛОТНЕНИЕ | АФНИ.754171.004 |
|
|
МАНЖЕТА ПОРШНЯ | АФНИ.754171.005 |
|
|
УПЛОТНЕНИЕ ДОНОГО КЛАПАНА | АФНИ.754174.003 |
|
|
УПЛОТНЕНИЕ КЛАПАНА Ф 111 | АФНИ.754174.004-01 |
|
|
УПЛОТНЕНИЕ КЛАПАНА Ф 105 | АФНИ.754174.004 |
|
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (БРС) | АФНИ.754175.001 |
|
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ | АФНИ.754175.002 |
|
|
КОЛЬЦО S=1,5 (по требованию) | АФНИ.754176.018-01 |
|
|
КОЛЬЦО S=1 (по требованию) | АФНИ.754176.018-02 |
|
|
КОЛЬЦО S=0,6 (по требованию) | АФНИ.754176.018-03 |
|
|
КОЛЬЦО СТАЛЬНОЕ 0,5 ММ | АФНИ.754176.025 |
|
|
КОЛЬЦО СТАЛЬНОЕ 0,8 ММ | АФНИ.754176.025-01 |
|
|
КОЛЬЦО СТАЛЬНОЕ 1,0 ММ | АФНИ.754176.025-02 |
|
|
БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО СТАКАНА | АФНИ.758121.010 |
|
|
КОНТРГАЙКА ШТОКА | АФНИ.758412.006 |
|
|
ГАЙКА ШТОКА | АФНИ.758412.009 |
|
|
ШАЙБА Ф 105 | АФНИ.758493.002-01 |
|
|
ШАЙБА Ф 111 | АФНИ.758493.002-02 |
|
|
УПЛОТНЕНИЕ КРЫШКИ КЛАПАНА | НБ80.02.00.009 |
|
|
ПРУЖИНА КЛАПАНА ПР52 | НБ80.02.00.023 |
|
|
МАНЖЕТА | НБ80.00.00.136 |
|
|
УПЛОТНЕНИЕ | НБ80.00.00.137 |
|
|
КОМПЛЕКТ РТИ НАСОСА НЦ-320 (без поршней) | НЦ-320 РТИ |
|
|
УПЛОТНЕНИЕ (ПОРШЕНЬ) | ЦН-0206 |
|
|
ПРОБКА 1/2 | 11ГРИ.04.006 |
|
|
КРАН ТРЕХХОДОВОЙ | 11Г-22-01 |
|
|
ГНЕЗДО КОНУСА | 2АУ.21.002 |
|
|
ГАЙКА НАКИДНАЯ | 2АУ.21.003 |
|
|
УПЛОТНЕНИЕ (СБТ.003) | ЗАУ.01.012 |
|
|
УПЛОТНЕНИЕ | ЗКШ.00.008 |
|
|
ПРОКЛАДКА | ЦА320А.04.00.301-01 |
|
|
ГНЕЗДО УПЛОТНЕНИЯ ДУ-100 | ЦА320А.04.00.003 |
|
|
ХОМУТ | ЦА320А.04.06.000 |
|
|
КОНУС УПЛОТНЕНИЯ | ЦА320М.12.6 |
|
|
ШЛАНГ НАГНЕТАТЕЛЬНЫЙ 2" (10 м) ДУ-50 | ЦА320М.17.28 |
|
|
ХОМУТ ДУ-50 | ЦА320М.17.28.4 |
|
|
ШЛАНГ СБРОСА 2" (10 м) ДУ-50 | ЦА320М.17.29 |
|
|
ПАТРУБОК | ЦА320М.17.30.6 |
|
|
ГАЙКА НАКИДНАЯ ДУ-100 | ЦА320М.17.30.125 |
|
|
КОНУС УПЛОТНЕНИЯ ДУ-75, 100 | ЦА320М.17.30.61 |
|
|
ШЛАНГ ВСАСЫВАЮЩИЙ 4" (4 м) ДУ-100 | ЦА320М.17.30А |
|
|
ШЛАНГ ВСАСЫВАЮЩИЙ 4" (6 м) ДУ-100 | ЦА320М.17.30А |
|
|
ШЛАНГ ВСАСЫВАЮЩИЙ 3" (10 м) ДУ-75 | ЦА320М.17.30А |
|
|
ТУ 26 02 967-87 (в сборе с седлом) | КЛАПАН КСК 5-6 (К4А) Т3 |
|
|
УПЛОТНЕНИЕ (МАНЖЕТА) КЛАПАНА КСК 5-6 | КСК 5-6-01.00.003 |
|
|
ТУ 2 053 1650-83 | НАСОС БГ 12-41 |
|
|
ТУ 25 02 180335-84 | МАНОМЕТР МП4 60 МПа |
|
|
ГОСТ 18698-79 ДУ-50 | РУКАВ Б(1)-10-50-69 L=10 000 |
|
|
ГОСТ 5398-76 ДУ-100 | РУКАВ Б(2)-100-10 L=4 000 |
|
|
ГОСТ 5398-76 ДУ-100 | РУКАВ Б(2)-100-10 L=6 000 |
|
|
ГОСТ 18698-79 ДУ-75 | РУКАВ Б(2)-75-10 L=4000 |
|
|
ГОСТ 5398-76 ДУ-75 | РУКАВ Б(2)-75-10 L=6000 |
|
|
ГОСТ 8328-75 | ПОДШИПНИК 32617 |
|
|
ГОСТ 7872-89 | ПОДШИПНИК 8222 |
|
|
ГОСТ 7872-89 | ПОДШИПНИК 8320 |
|
|
ГОСТ 520-2002 | ПОДШИПНИК 7618 |
|
|
ТУ 37006162-89 | ПОДШИПНИК 7624 |
|
|
ТУ 37006162-89 | ПОДШИПНИК 7524 |
|
|
ГОСТ 520-2002 | ПОДШИПНИК 92152М |
|
|
ГОСТ 8752-79 / ОСТ 3805146-78 | Манжета 1.1-70х95-4 |
|
|
| БРС-2 под резьбу |
|
|
| БРС-2,5 под резьбу |
|
|
| БРС-3 под резьбу |
|
|
| БРС-4 под приварку |
|
|
Цельный кругляк ст. 45 | Уголок (узел) НКТ-2 60 мм |
|
|
ТУ 3661-001-900911472-2012 |
|
|
|
| Уголок (узел) НКТ-2,5 73 мм |
|
|
| Уголок (узел) НКТ-3 89 мм |
|
|
| ТРОЙНИК (узел) НКТ-2 60 мм |
|
|
| ТРОЙНИК (узел) НКТ-2,5 73 мм |
|
|
| ТРОЙНИК (узел) НКТ-3 89 мм |
|
|
| ТРОЙНИК НКТ-2 в сборе с БРС |
|
|
| ПЕРЕХОДНИК НКТ-2 резьба-резьба |
|
|
| ПЕРЕХОДНИК НКТ-2 гайка-гайка |
|
|
Ремонтный комплект шарнирного колена | ЗКШ.00.000СБ |
|
|
ГОСТ 18698-79 | РУКАВ ПАР |
|
|
ГОСТ 5398-76 (все типоразмеры) | РУКАВ НАПОРНО ВСАСЫВАЮЩИЙ |
|
|
ПРОБКА НА МЕРНЫЙ БАК | АФНИ.714141.001 |
|
|
