ДЗУ-250, ДЗУ-400, ДЗУ-320

ДЗУ-250

Дроссельно-запорное устройство ДЗУ-250ДЗУ250. В качестве пусковых задвижек в основном применяют дроссельно-запорное устройство с дистанционным управлением. ДЗУ-250 состоит из корпуса, пневмоцилиндра с поршнем и запорного клапана с седлом. Устройство соединяется с нагнетательным трубопроводом при помощи накидной гайки. Привод ДЗУ-250 осуществляется пневмоцилиндром двойного действия (открытие-закрытие), воздух в цилиндр подается через штуцеры от пневмосистемы буровой установки при помощи крана на пульте бурильщика. От размера внутреннего диаметра штуцеров зависит скорость перемещения клапанов. Буровые насосы запускаются при открытом запорном клапане.

ООО ПК НЕОБИКО является производителем ДЗУ-250 со следующими характеристиками:


Исполнение
ДЗУ-250
Рабочее давление, Мпа 25
Суммарная производительность насосов, л/сек 50
Давление в пневмосистеме, МПа 0,8
Глинистый раствор удельного веса, г/см3 2,4
Габаритные размеры, мм:
Диаметр, D 340
Длина, L 386
Ширина, H 508
Масса (с присоединительными деталями), кг 78

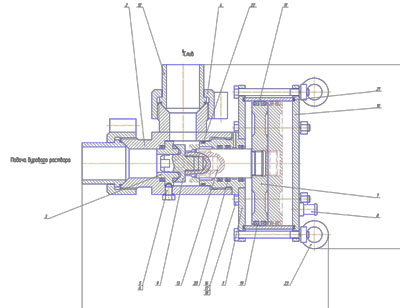

Чертеж ДЗУ-250

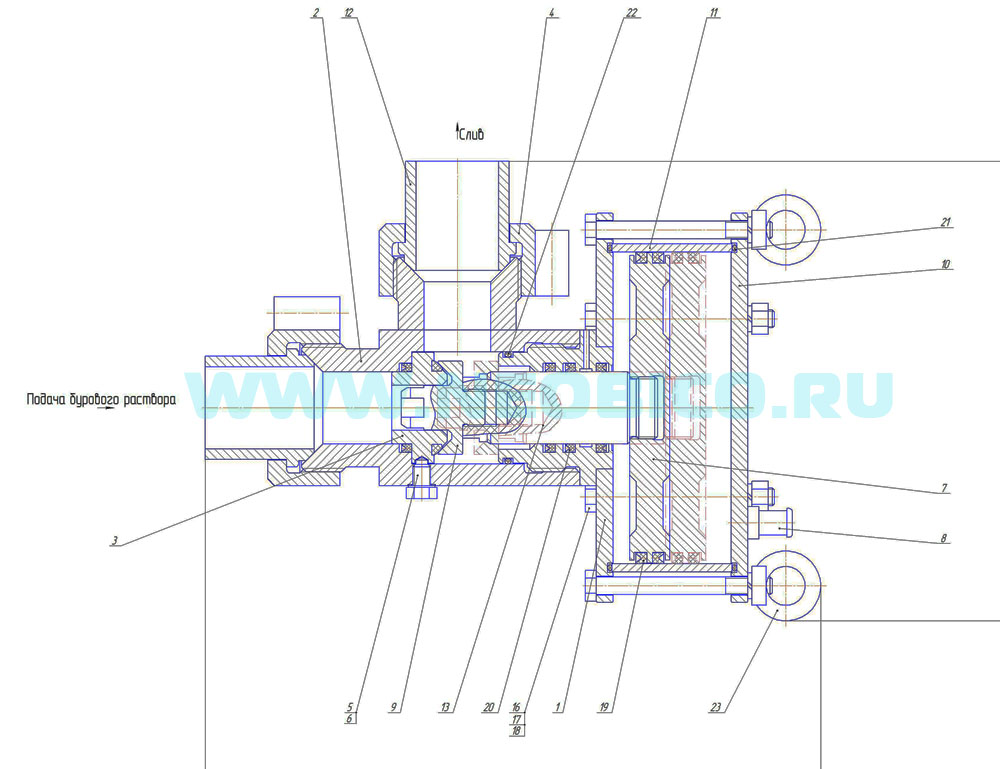

ДЗУ 250 чертеж

Наименование и обозначение сборочных единиц и деталей ДЗУ250.00.000:

1. Крышка ДЗУ250.01.000 (1 шт); 2. Корпус тройника ДЗУ.012 (1 шт); 3. Седло ДЗУ.016 (1 шт); 4. Гайка ДЗУ400.01.000 (2 шт); 5. Винт ДЗУ250.00.001 (1 шт); 6. Кольцо ДЗУ250.00.002 (1 шт); 7. Поршень ДЗУ250.00.003 (1 шт); 8. Штуцер ДЗУ250.00.004 (2 шт); 9. Тарелка с пробкой ДЗУ.015 (1 шт); 10. Корпус ДЗУ250.01.001-01 (1 шт); 11. Кольцо ДЗУ400.00.001-01 (1 шт); 12. Конус ДЗУ400.00.004-02 (2 шт); 13. Шток ДЗУ400.00.007 (1 шт).

Наше предприятие имеет в наличии или изготовит под заказ ЗИП ДЗУ-250:

Пневмоцилиндр (поршень ДЗУ 250 (ДЗУ250.00.003), ДЗУ 400 (ДЗУ400.02.001)+ 2 крышки) ДЗУ 250 (ДЗУ250.01.000), ДЗУ 400 (ДЗУ400.04.000)
Гайка (накидная) ДЗУ 250, ДЗУ 400 (ДЗУ400.01.001)
Тройник ДЗУ 250 (ДЗУ.012), ДЗУ400 (ДЗУ400.03.000)
Поршень ДЗУ 250 (ДЗУ250.00.003), ДЗУ 400 (ДЗУ400.02.001)
Шток ДЗУ 250, ДЗУ 400 (ДЗУ400.00.007)
Крышка ДЗУ 250 (ДЗУ250.01.000), ДЗУ 400 (ДЗУ400.04.000)
Кольцо ДЗУ 400 (ДЗУ400.00.001), ДЗУ250 (ДЗУ400.00.001-01)
Конус ДЗУ 400, ДЗУ250 (ДЗУ400.00.004)
Запорный клапан (клапанная пара) (тарелка с пробкой ДЗУ 250 (ДЗУ.015) + седло ДЗУ 250 (ДЗУ.016)/ клапан ДЗУ 400 (ДЗУ400.00.00.014) + ДЗУ 400 (ДЗУ400.00.00.005))
Штуцер
Ниппель
Манжеты (РТИ)

ООО ПК «НЕОБИКО» имеет дроссельно-запорное устройство ДЗУ-250 постоянно в наличии и может изготовить под заказ.

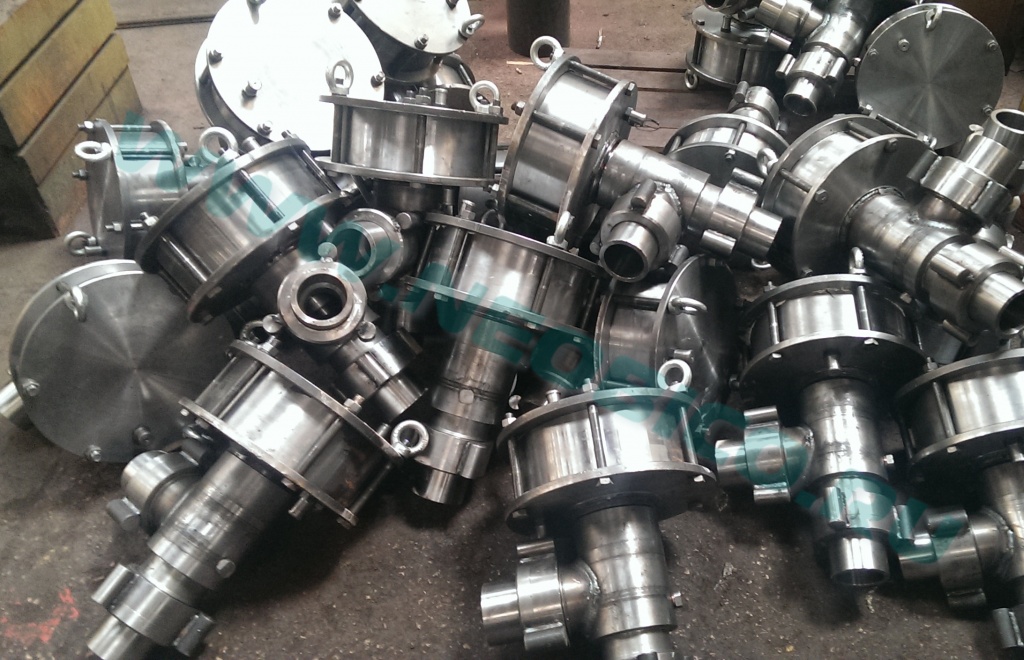

Готовая продукция ДЗУ-250

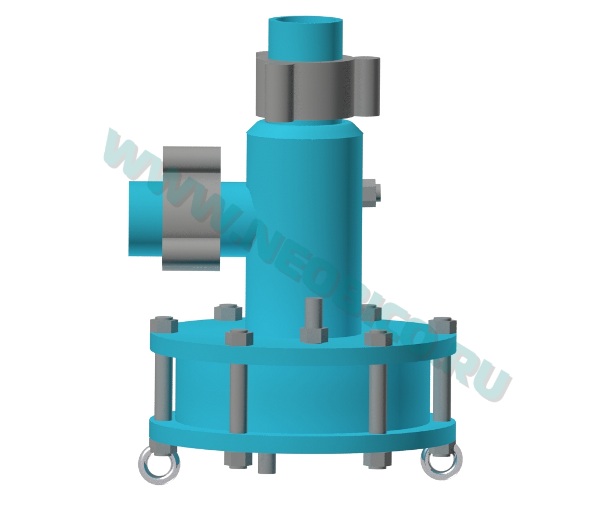

ДЗУ-250

Вы всегда можете обратиться в нашу компанию и рассчитывать на кратчайшие сроки изготовления, а также купить ДЗУ-250 по оптимальной для Вас цене. У нас существует гибкая система скидок.  Цена на ДЗУ-250 будет зависеть от объема поставки, условий оплаты, наличия на складе предприятия.

Пожалуйста, обращайтесь в наш отдел продаж для уточнения цены и сроков поставки.
