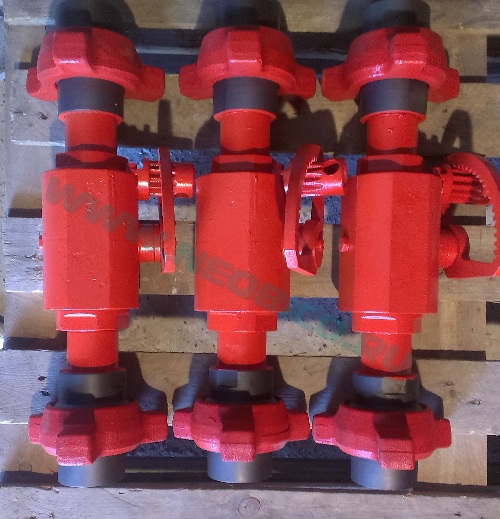

Шаровые запорные краны КШ АФНИ.306121.011, АФНИ.306121.005

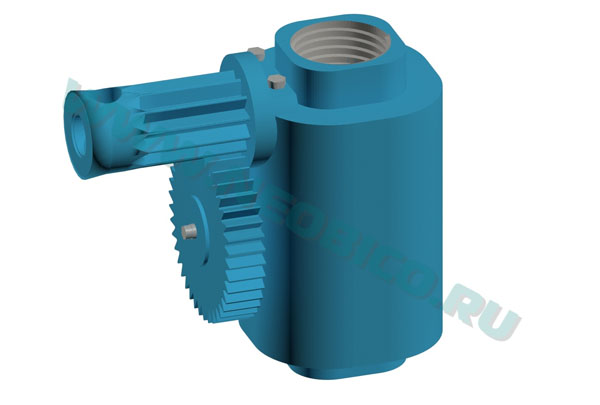

КРАН ЗАПОРНЫЙ ШАРОВОЙ КШ ДУ-25 Ру-70 МПа АФНИ.306121.011
  КРАН ЗАПОРНЫЙ ШАРОВОЙ КШ ДУ-25 РУ-70 МПа
  Альтернативные названия АФНИ.306121.011; кран 25х70

Вы всегда можете обратиться в нашу компанию и рассчитывать на кратчайшие сроки изготовления, а также купить кран запорный шаровый КШ 25Х70 АФНИ.306121.011 по оптимальной для Вас цене, так как наша организация является производителем. В зависимости от условий и объемов поставки и оплаты предоставляем скидки. На всю продукцию выдается паспорт, гарантия. Все краны испытываются на герметичность и прочность под давлением.

Пожалуйста, обращайтесь в наш отдел продаж для уточнения цены и сроков поставки.

Тел. (3412) 450177,

Email: neobico@ya.ru, office@neobico.ru

Или прямо с сайта: раздел «Напишите нам»

Сайт: www.neobico.ru

Кран шаровой 25х70 предназначен для установки на трубе нагнетания рабочих жидкостей при цементировании скважин, а также для проведения других промывочно-продавочных работ в нефтяных и газовых скважинах.

Технические параметры крана КШ 25х70:

Наибольшее рабочее давление, МПа 70

Условный проход, мм 25

Рабочая среда:

Нефть, жидкости. используемые при добыче нефти, ремонте скважин

Направление потока любое

Пространственное положение любое

Крутящий момент на шестерне привода, кгхм 44

Класс герметичности по ГОСТ 9544-93 Д

Габаритные размеры: ДхШхВ, мм 186х109х175

Масса, кг 9

Устройство и работа изделия крана запорного шарового ДУ КШ Ду-25 Ру-70 МПа

Кран шаровый состоит из корпуса 2, в который ввернуты муфты 1 для присоединения к трубопроводу. В корпусе установлены седло 3 и клапан 4. Плотность прилегания седла и клапана достигнута притиранием. Положение клапана «открыто-закрыто» изменяется посредством штока 6 и переходника 5 через сектор 8 и шестерню 9. Положение риски на ограничителе 7 вдоль оси трубы соответствует крану, перпендикулярно закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.

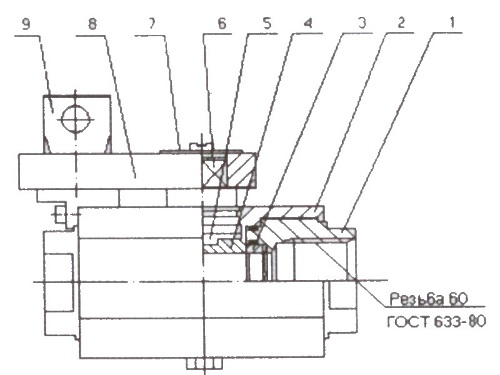

kran_zapornii_sharovii_ch_s.jpg1 – муфта,

2 – корпус,

3 – седло,

4 – клапан,

5 – переходник,

6 – шток,

7 – ограничитель,

8 – сектор, 9 – шестерня


АФНИ.306121.005

  КРАН ЗАПОРНЫЙ ШАРОВОЙ КШ ДУ-50 Ру-70 МПа (с сектором)
  Альтернативные названия: АФНИ.306121.005; кран 50х70

Вы всегда можете обратиться в нашу компанию и рассчитывать на кратчайшие сроки изготовления, а также купить кран запорный шаровый КШ 50Х70 АФНИ.306121.005 по оптимальной для Вас цене, так как наша организация является производителем. В зависимости от условий и объемов поставки и оплаты предоставляем скидки. На всю продукцию выдается паспорт, гарантия. Все краны испытываются на герметичность и прочность под давлением.

Пожалуйста, обращайтесь в наш отдел продаж для уточнения цены и сроков поставки.

Тел. (3412) 450177,

Email: neobico@ya.ru, office@neobico.ru

Или прямо с сайта: раздел «Напишите нам»

Сайт: www.neobico.ru

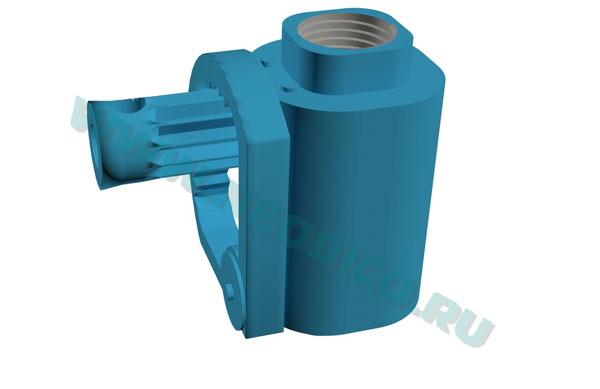

АФНИ.306121.005 Кран запорный шаровый с сектором Ду50 Ру70

Кран шаровой 50х70 предназначен для установки на трубе нагнетания рабочих жидкостей при цементировании скважин, а также для проведения других промывочно-продавочных работ в нефтяных и газовых скважинах.




Технические параметры крана КШ 50х70:

Наибольшее рабочее давление, МПа 70

Условный проход, мм 50

Рабочая среда:

Нефть, жидкости. используемые при добыче нефти, ремонте скважин

Направление потока любое

Пространственное положение любое

Крутящий момент на шестерне привода, кгхм 44

Класс герметичности по ГОСТ 9544-93 Д

Габаритные размеры: ДхШхВ, мм 222х173х200

Масса, кг 14,3

Устройство и работа изделия крана запорного шарового ДУ КШ Ду-50 Ру-70 МПа

Кран шаровый состоит из корпуса 2, в который ввернуты муфты 1 для присоединения к трубопроводу. В корпусе установлены седло 3 и клапан 4. Плотность прилегания седла и клапана достигнута притиранием. Положение клапана «открыто-закрыто» изменяется посредством штока 6 и переходника 5 через сектор 8 и шестерню 9. Положение риски на ограничителе 7 вдоль оси трубы соответствует крану, перпендикулярно–закрытому. Для обеспечения герметичности крана АФНИ.306121.005 установлены резиновые уплотнительные кольца.


1 – муфта,

2 – корпус,

3 – седло,

4 – клапан,

 5 – переходник,

6 – шток,

 7 – ограничитель,

8 – сектор, 9 – шестерня
