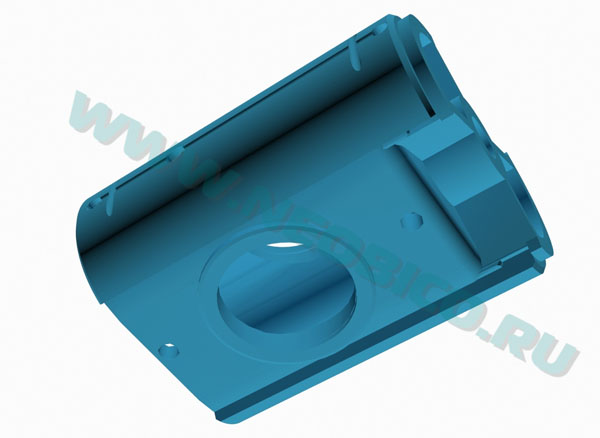

АФНИ.304516.001 Крейцкопф насоса 9Т

Крейцкопф насоса 9Т АФНИ.304516.001   Крейцкопф — деталь кривошипно-ползунного механизма, совершающая возвратно-поступательное движение по неподвижным направляющим.

Крейцкопф предназначен для соединения поршня и шатуна в крейцкопфном кривошипно-шатунном механизме. При таком сочленении поршень жёстко связан с крейцкопфом с помощью штокa. Такое сочленение позволяет разгрузить поршень от нормальной силы, так как её действие в таком случае переносится на крейцкопф. Такая схема соединения позволяет создать вторую рабочую полость в цилиндре под поршнем. При этом шток проходит через уплотнение (сальник) в нижней крышке цилиндра, который обеспечивает необходимую герметичность.

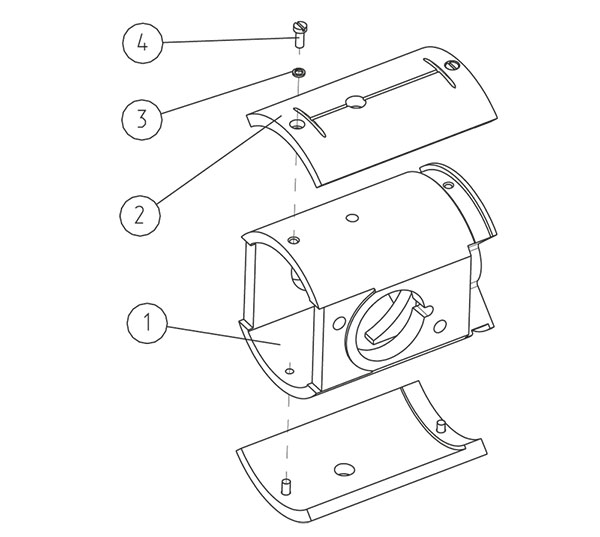

Схематический чертеж крейцкопфа насоса 9Т АФНИ.304516.001 ( 9Г.01.200 )

Крейцкопф насоса 9Т АФНИ.304516.001 Схематический чертеж












Наименование

Обозначение

Кол-во

Вес,кг

1

Корпус крейцкопфа

9Г.01.201; АФНИ.751662.001

1

20,100

2

Накладка крейцкопфа

9Г.01.202; АФНИ.753781.002

2

2,600

3

Шайба 8.65Г ГОСТ 6402-70

4

0,002

4

Винт ВМ8х20 ГОСТ 1491-80

4

0,011

Общий вес крейцкопфа АФНИ.304516.001 25,5 кг, габаритные размеры 200Х145Х215 мм.


Вы всегда можете обратиться в нашу компанию и рассчитывать на кратчайшие сроки изготовления, а также купить Крейцкопф насоса 9Т АФНИ.304516.001, 9Г.01.200  по оптимальной для Вас цене. В зависимости от условий и объемов поставки и оплаты предоставляем скидки. На всю продукцию выдается паспорт, гарантия.

Пожалуйста, обращайтесь в наш отдел продаж для уточнения цены и сроков поставки.
