Устройство бурового насоса НБ 32:

Блок привода бурового насоса НБ 32 или механическая часть НБ-32:

Механическая часть НБ 32 (рис. 1) предназначен для понижения скорости и преобразования вращательного движения в возвратно-поступательное.

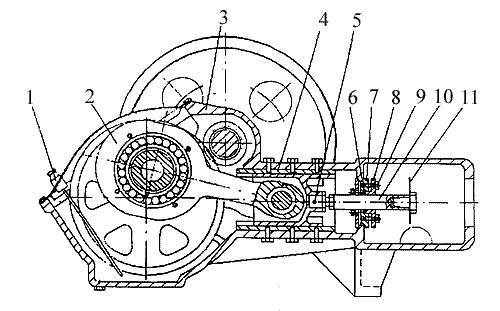

Механическая часть насоса НБ-32

Состоит из:

- станины НБ-32;
- кривошипно-шатунного механизма
- зубчатой передачи.

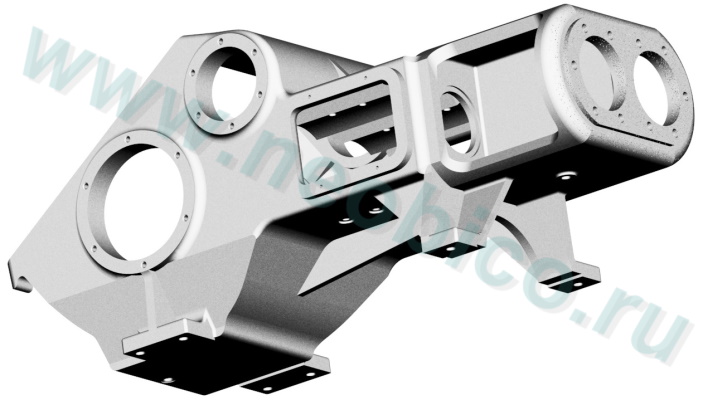

Чугунная станина

Основой для механической части бурового насоса является чугунная станина, которая имеет направляющие параллели для крейцкопфов НБ-32, расточки отверстий для подшипников эксцентрикового и трансмиссионного валов насоса НБ-32, картер для масляной ванны. Сверху станина закрыта крышкой, в которой имеется отверстие под маслоуказатель.

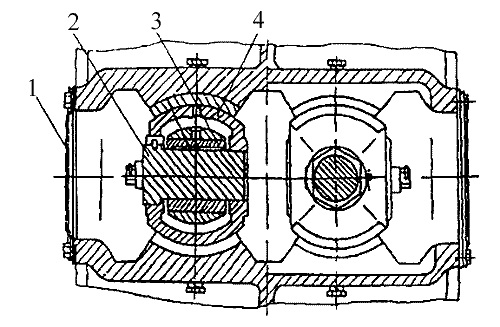

механическая часть НБ-32 разрез по крейцкопфамРис. 2. Механическая часть НБ-32. Разрез по крейцкопфам

1 - крышка; 2 - палец крейцкопфа НБ-32; 3 - втулка бронзовая НБ-32; 4 - корпус крейцкопфа НБ-32

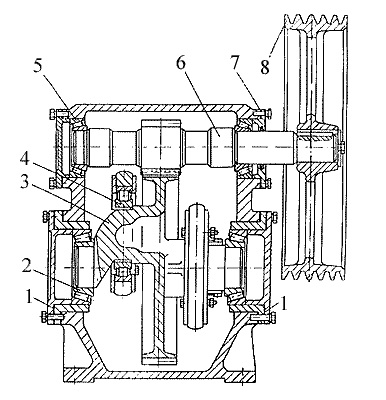

механическая часть НБ-32 разрез по валамРис. 3. Механическая часть НБ-32. Разрез по валам.

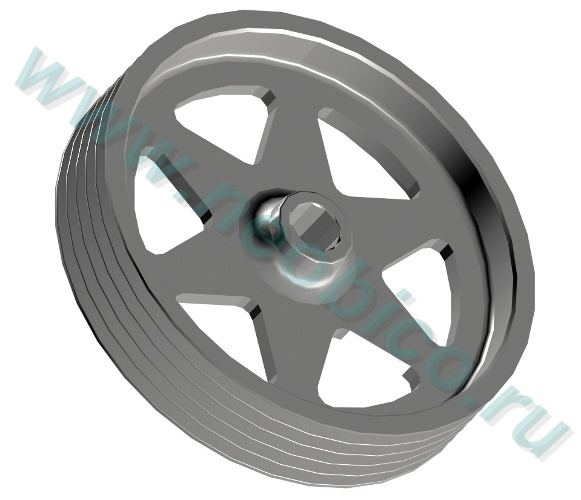

1 - прокладка; 2 - подшипник 7520; 3 - вал эксцентриковый с шестернёй НБ-32; 4 - подшипник 2226; 5 - подшипник 7516; 6 - вал трансмиссионный НБ-32; 7 - прокладка; 8 - шкив НБ-32

Кривошипно-шатунный механизм НБ-32

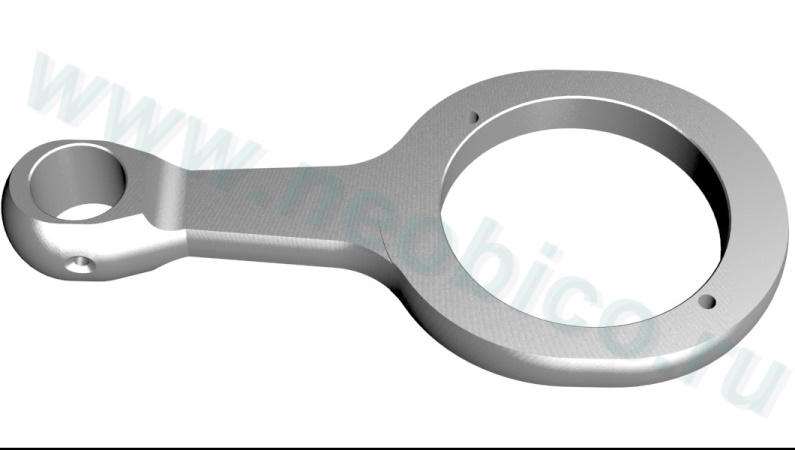

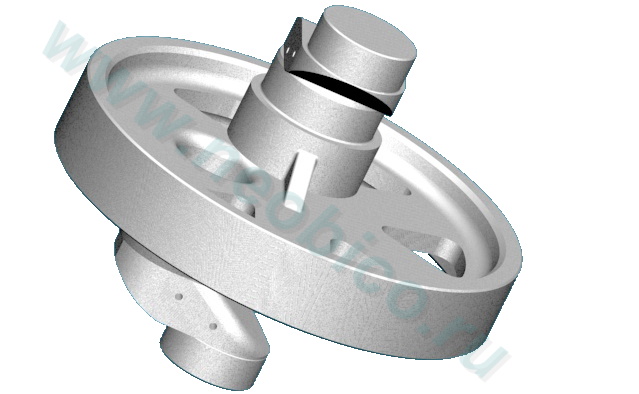

Кривошипно-шатунный механизм состоит из эксцентрикового вала 3 (рис .3), шатунов 2 (рис.1).На эксцентриковом валу НБ-32 на подшипниках 4 (рис. 3) смонтированы шатуны НБ-32.

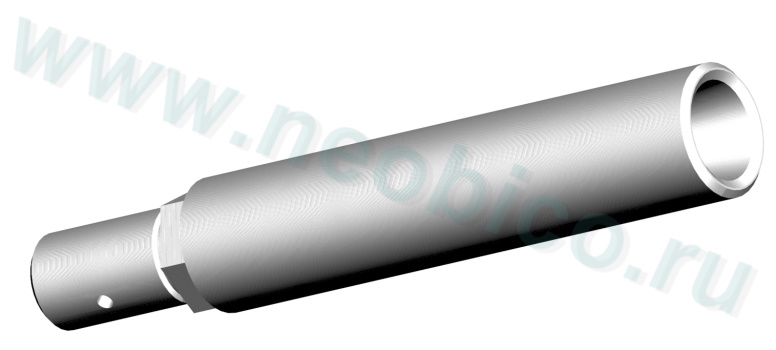

Шатун своей малой головкой через бронзовую втулку 3 (рис. 2) и палац 2 соединяется с корпусом крейцкопфа 4. Крейцкопфы перемещаются в сменных накладках 4 (рис.1), закрепленных в станине 3, Для ухода за крейцкопфами в корпусе предусмотрены боковые окна, закрытые при работе насоса крышками 1 (рис.2). К крейцкопфу крепится шток ползуна (крейцкопфа) 10 (рис.1). Шток ползуна стопорится шплинтом 5.Для предотвращения попадания в блок привода насоса промывочной жидкости предусмотрены: корпус сальника 7 (рис.1) с резиновым кольцом 6 и диск-отражатепь 11.

Регулировка уплотнения производится фланцем 8 и болтами 9.

Блок гидравлический НБ-50 или гидроблок НБ-32

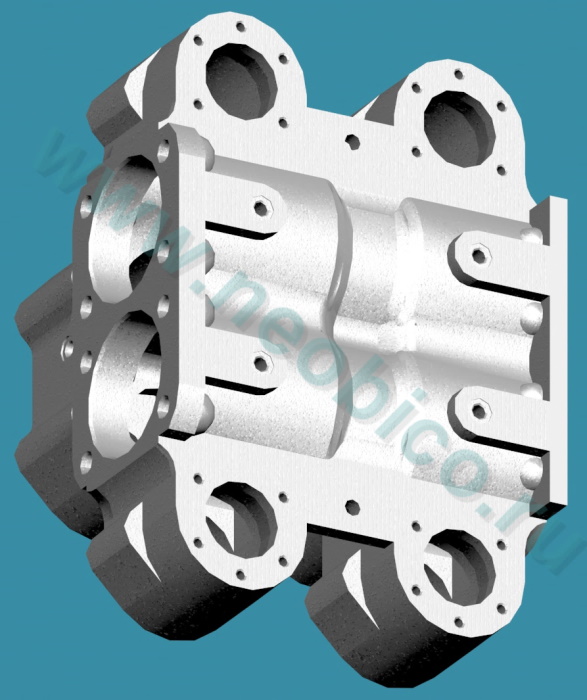

Блок гидравлический предназначен для создания давления жидкости перемещающимися поршнями и нагнетания ее в скважину. Состоит из блока цилиндров со шпильками 1 (рис.4), всасывающего коллектора 13, сменных поршней 11, штоков поршня 2.

Блок гидравлический НБ-50 чертеж

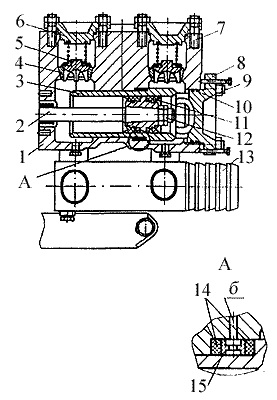

Рис.4. Блок гидравлический НБ-50

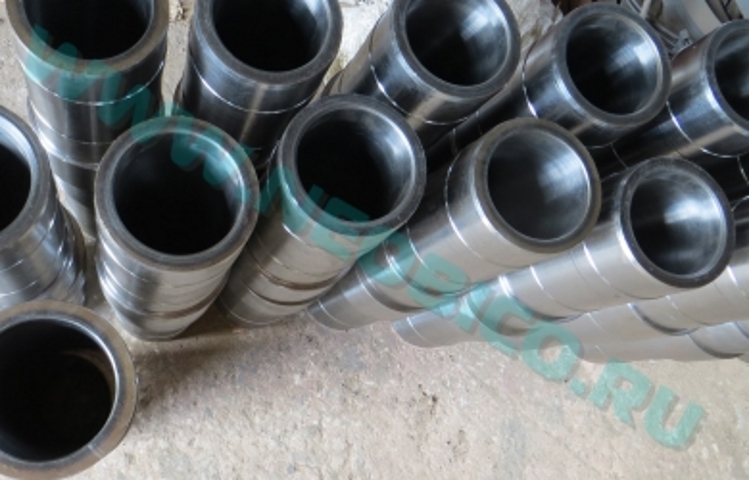

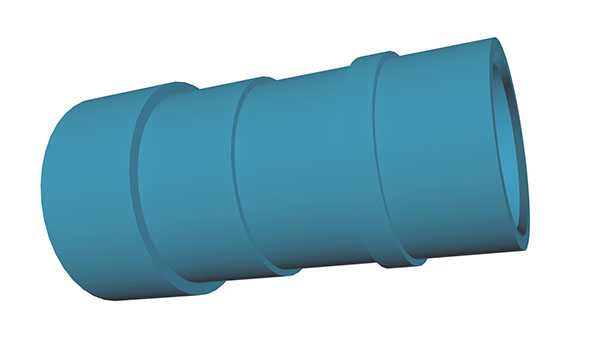

1 - блок со шпильками или блок цилиндров НБ-50; 2 - шток поршня НБ32.02.501; 3 - втулка цилиндровая НБ-32; 4 - седло клапана НБ-32; 5 - клапан НБ-32; 6 - крышка клапана; 7 - шпилька; 8 - крышка; 9 - гайка; 10 - кольцо; 11 - поршень НБ-32 (поршень 11ГРи); 12 - гайка; 13 - коллектор всасывающий НБ-32; 14 - уплотнение втулки 11ГРи; 15 - кольцо распорное НБ-32

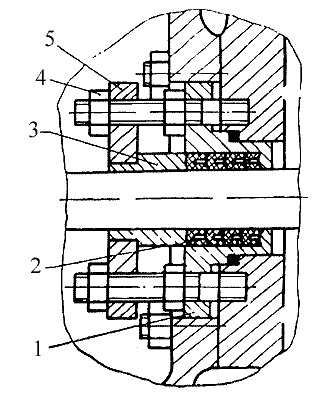

Уплотнение штока поршня НБ-50(манжета штока 11ГРи.04.004)Рис. 5 Уплотнение штока поршня: 1 - корпус сальника 11Гри; 2 - манжета 11гри.04.004; 3 - втулка нажимного фланца НБ-32; 4 - гайка; 5 - фланец нажимной НБ-32

На блоке гидравлическом с помощью тройника 1 (рис.6) установлен компенсатор сферический с клапаном предохранительным 11 и трехходовой кран 12.

Компенсатор сферический предназначен для снижения степени неравномерности давления жидкости на выходе из бурового насоса НБ 32, вызванной неравномерностью подачи промывочной жидкости.

Компенсатор сферический состоит из корпуса 9 (рис.6), который разделен на две полости резиновой диафрагмой (Д-10, Диафрагма КС) поз. 10, армированной металлическим сердечником 3. Верхняя полость внутри диафрагмы заполняется воздухом или азотом. На крышке компенсатора в установлен переходник в сборе переходник КС-10.13.00.000А поз. 7 с манометром 5 (для контроля газа в компенсаторе): Сверху манометр закрыт ограждением 6.

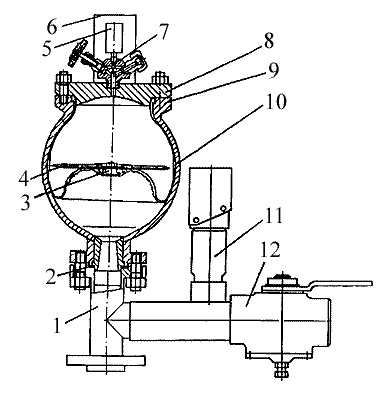

компенсатор сферический НБ-32, НБ-50Рис. 6. Компенсатор сферический НБ-32.

1 - тройник; 2 - прокладка; 3 - сердечник;4 - стабилизатор; 5 - манометр; 6 - ограждение; 7 - переходник в сборе КС-10.13.00.000А; 8 - крышка компенсатора; 9 - корпус компенсатора; 10 - диафрагма (Д-10, Диафрагма КС); 11 - клапан предохранительный НБ-32; 13 - кран трёхходовой НБ-32

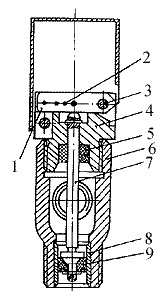

клапан предохранительный НБ-32, НБ-50Рис.7. Клапан предохранительный НБ-32

1 - рычаг; 2 - шпилька предохранительная; 3 - ось; 4 - крышка клапана; 5 - амортизатор; 6 - корпус клапана; 7 - шток; 8 - втулка; 9 - уплотнение; 10 - рычаг

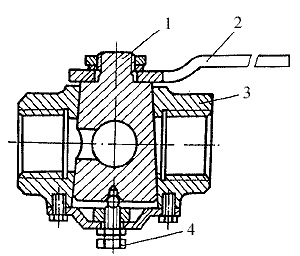

Кран трехходовой НБ-32, НБ-50 чертежРис. 8. Кран трехходовой НБ-32.

Трехходовой кран НБ-32 (рис. 12) предназначен длв запирания нагнетательного трубопровода и перепуска промывочной жидкости в приемную емкость. Состоит из: корпуса 3,пробки 1, регулировочногого болта 4, ручки 2.
