Стальные фланцы

Фланцевые соединения (ГОСТ 28919-91, ГОСТ 12815-80, 12820-80, 12821-80)

Фланцы стальные ГОСТ 28919

Фланцевые соединения представляют собой детали квадратной или круглой формы с равномерно расположенными отверстиями для болтов и шпилек.

Фланцы предназначены для надежного, прочного и герметичного монтажа различных элементов трубопровода, трубопроводной арматуры, присоединения одной трубы к другой, к машинам, к технологическим емкостям. Фланцы используют попарно (комплектом).

Присоединение фланцев может осуществляться с помощью резьбы (НКТ, R, G, зарубежные NPT и BSPT) или сварного соединения (приварные фланцы).

В зависимости от способа присоединения, условий эксплуатации и среды, с которой фланцы соприкасаются, для изготовления фланцев применяют стали общего назначения, конструкционные и легированные стали.

Фланцевые соединения могут использоваться с такими средами, как: вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот, цементные и глинистые растворы при давлениях от 1 до 110 МПа и температуре от -60°С до 100°С.

Изготовим стальные фланцы для любых типов фланцевых соединений устьевого оборудования ГОСТ 28919-91 со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и номинальным диаметром от 50 до 680 мм.

Типы фланцевых соединений устьевого оборудования

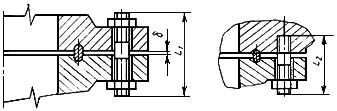

Тип 1 Фланец-фланец

Тип фланцевых соединений устьевого оборудования фланец-фланец

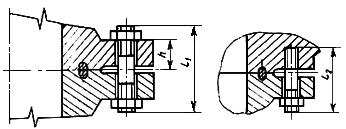

Тип 2 Фланец-корпус

Тип фланцевых соединений устьевого оборудования фланец-корпус


Для фланцевых соединений Типа1 Фланец-фланец соответствуют следующие виды фланцев:

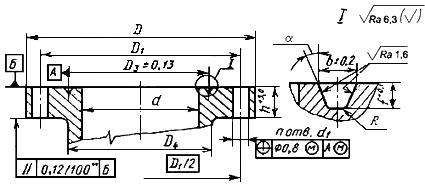

Исполнение 1

Типы фланцевых соединений устьевого оборудования фланец-фланец исполнения 1

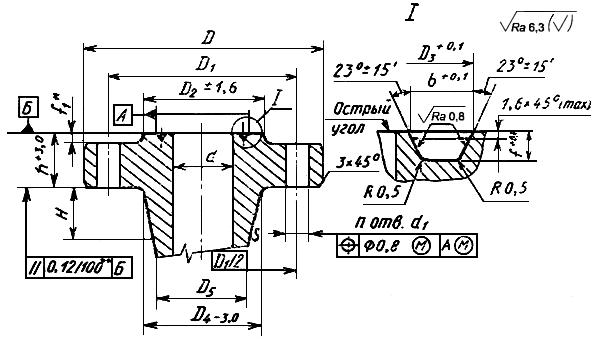

Исполнение 2

Типы фланцевых соединений устьевого оборудования Фланец-фланец исп. 2


Также изготовим для фланцевых соединений устьевого оборудования прокладки, шпильки, гайки в соответствии с ГОСТ 28919-91.

Изготовим  фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/кв.см). и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и на фланцы с прокладками из фторопласта-4 на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/кв.см). и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °С) и может быть использован для их сертификации в соответствии с ГОСТ 12815-80.

Тип фланца

Условное давление , МПа (кгс/см)

Условный проход , мм

Фланцы литые из серого чугуна по ГОСТ 12817-80

0,1; 0,25 (1; 2,5)

15-3000


0,6 (6)

15-2400


1,0 (10)

15-2000


1,6 (16)

15-1000

Фланцы литые из ковкого чугуна по ГОСТ 12818-80

1,6; 2,5; 4,0 (16; 25; 40)

15-80

Фланцы литые стальные по ГОСТ 12819-80

1,6 (16)

15-1600


2,5 (25)

15-1400


4,0 (40)

15-800


6,3 (63)

15-600


10 (100)

15-400


16 (160)

15-300


20 (200)

15-250

Фланцы стальные плоские приварные по ГОСТ 12820-80

0,1; 0,25 (1; 2,5)

10-2400


0,6 (6)

10-1600


1,0 (10)

10-1600


1,6 (16)

10-1200


2,5 (25)

10-800

Фланцы стальные приварные встык по ГОСТ 12821-80

0,1; 0,25; 0,6 (1; 2,5; 6)

10-1600


1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40)

10-1200


6,3 (63)

10-400; 500-1200


10 (100)

10-400


16 (160)

15-300


20 (200)

15-250

Фланцы стальные свободные на приварном кольце по ГОСТ 12822-80

0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25)

10-500

Исполнение 1 фланца с соединительным выступом                           Исполнение 2 фланца с выступом

Фланец с соединительным выступом ГОСТ 12815-80

                                                                   Фланец с выступом гост 12815-80


Исполнение 3 фланца с впадиной                                                      Исполнение 4 фланца с шипом

фланец с впадиной ГОСТ 12815-80                                              Фланец с шипом фланец стальной плоский приварной гост 12815-80


  Исполнение 5 фланца с пазом                                      Исполнение 6  фланца под линзовую прокладку

Фланец под линзовую прокладку ГОСТ 12815-80   Фланец под линзовую прокладку ГОСТ 12815-80

Исполнение 7 фланца под прокладку овального сечения
Фланец под прокладку овального сечения ГОСТ 12815-80

Исполнение 8                                                             Исполнение 9
фланец исполнения 8 ГОСТ 12815-80                                 Фланец исполнения 9 ГОСТ 12815-80



ООО ПК «НЕОБИКО» изготовит стальные плоские приварные фланцы  в соответствии с ГОСТ 12820-80 для трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).

Налаженное производство следующих конструкций

          Для Py 0,1-1,0 МПа (1-10 кгс/см 2)                                        Для Py 1,6-2,5 МПа (16 и 25 кгс/см2 )

Фланец ГОСТ 12820-20 Для Py 0,1-1,0 МПа (1-10 кгс/см 2)                                                                   Фланец плоский ГОСТ 12820-20 2,5 МПа

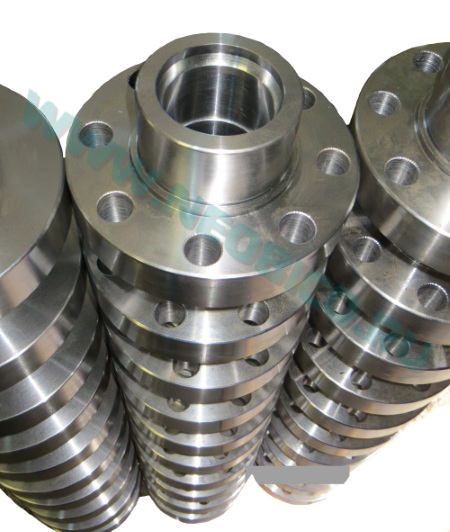

          Готовая продукция ООО ПК «НЕОБИКО»

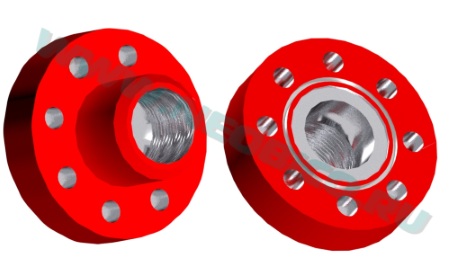

           Фланцевые соединения

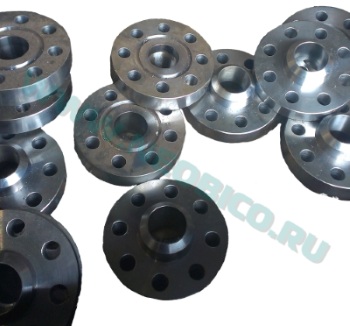

Фланцы стальные приварные ГОСТ 28919

                                   Фланцы под приварку ГОСТ 28919


Вы всегда можете обратиться в нашу компанию и рассчитывать на кратчайшие сроки изготовления, а также купить фланцы стальные поские приварные ГОСТ 12820-80, фланцы стальные приварные встык ГОСТ 12821-80, фланцы стальные свободные на приварном конце ГОСТ 12822-80, фланцы литые 12817-80, ГОСТ 12818-80, ГОСТ 12819-80 по оптимальной для Вас цене.
